塗工・印刷装置ラインアップ

基材の形状、塗工液、必要な加工幅とパターンをお知らせください。GHTが平板試験用コーターからロールtoロール連続ラインまで、工程に合う構成をご提案します。写真と主要仕様を比較し、ご希望の装置をご相談ください。

平板塗工装置

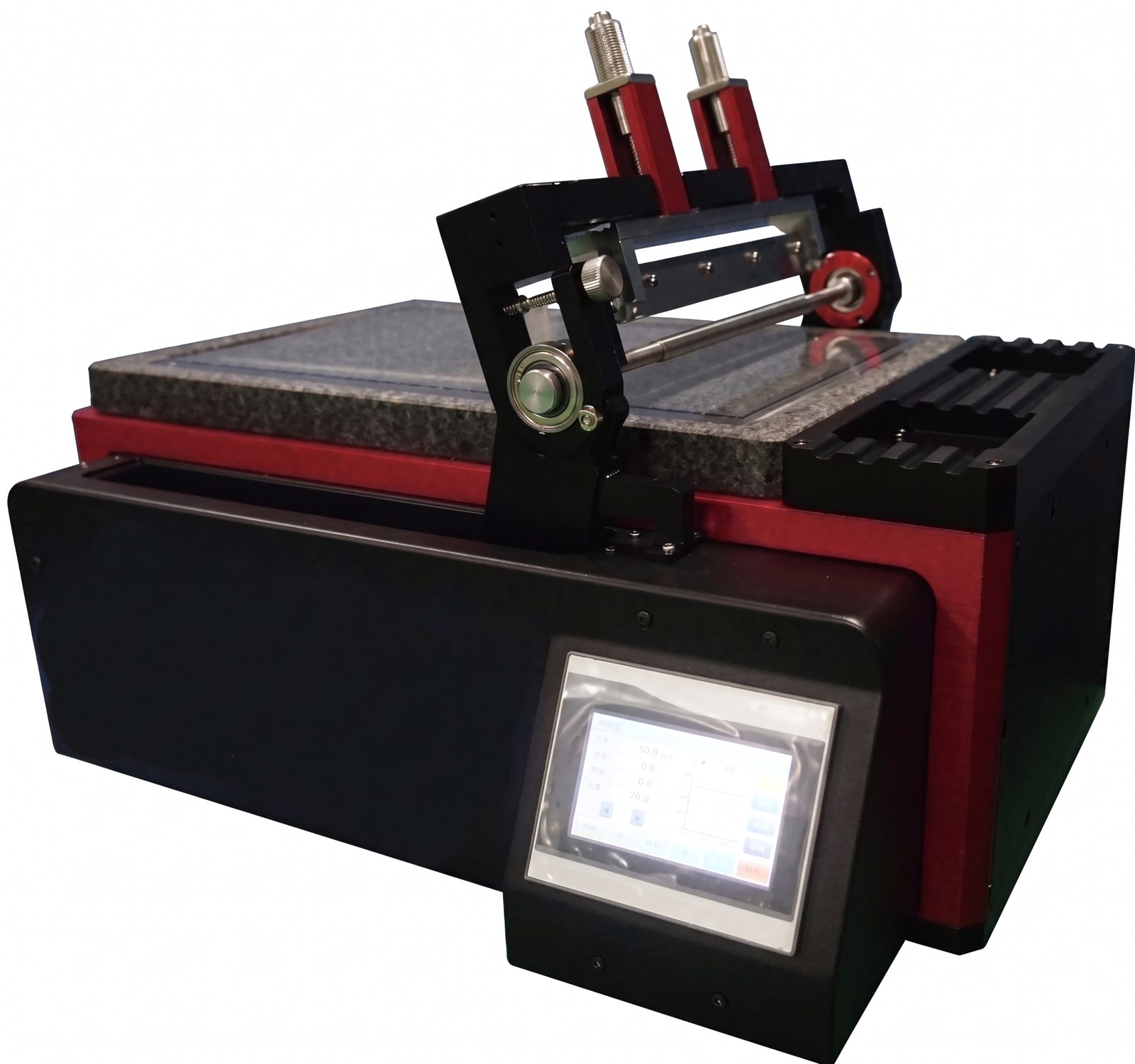

平板バーコーター · 200 mm

• 塗工幅: 200 mm

• 方式・構成: D-Bar、アプリケーター

• 質量：約60 kg

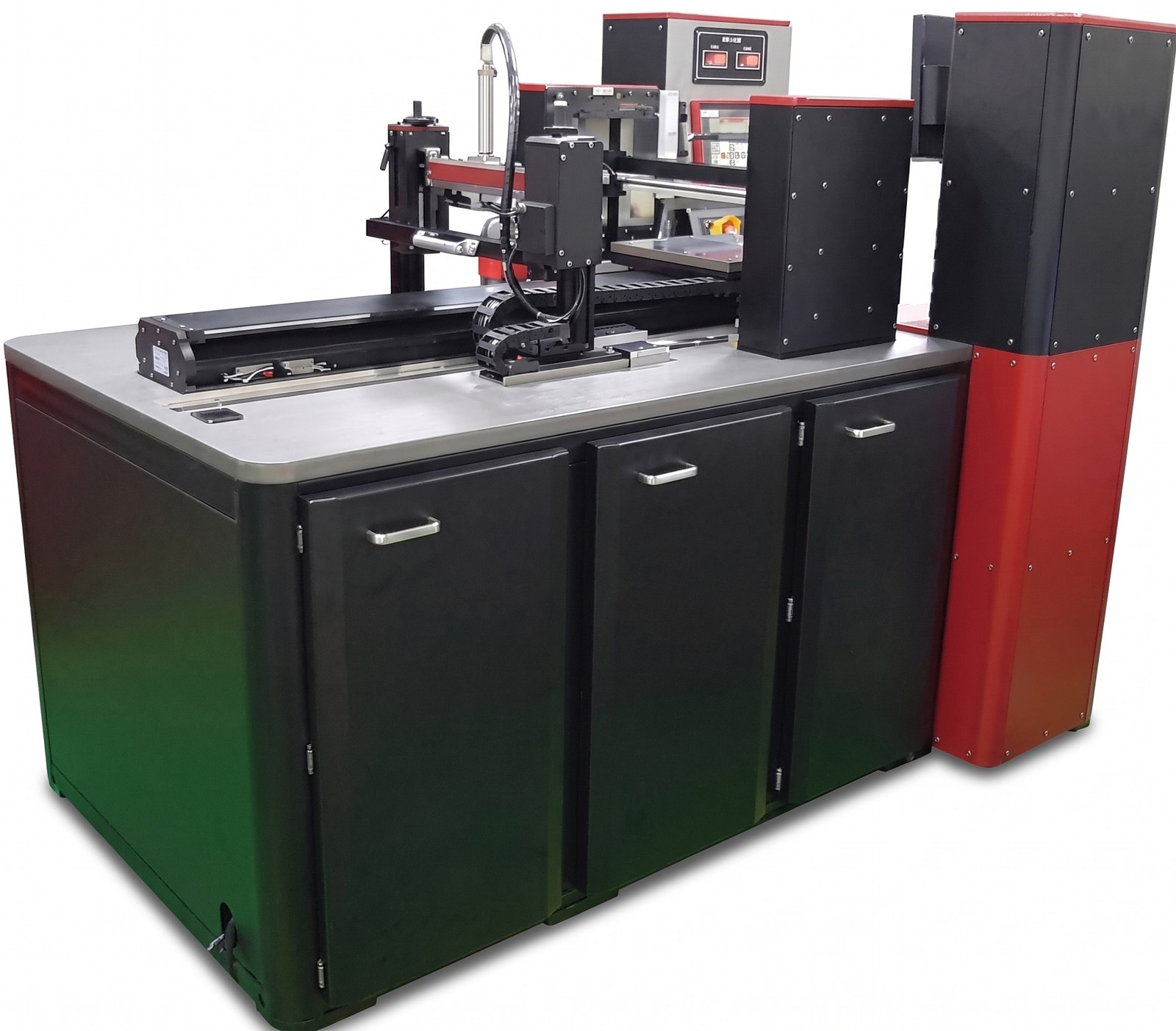

複合方式平板コーター · 300 mm

• 塗工幅: 300 mm

• 方式・構成: スロットダイ、シアリング塗工、D-Bar、アプリケーター

• 質量：約400 kg

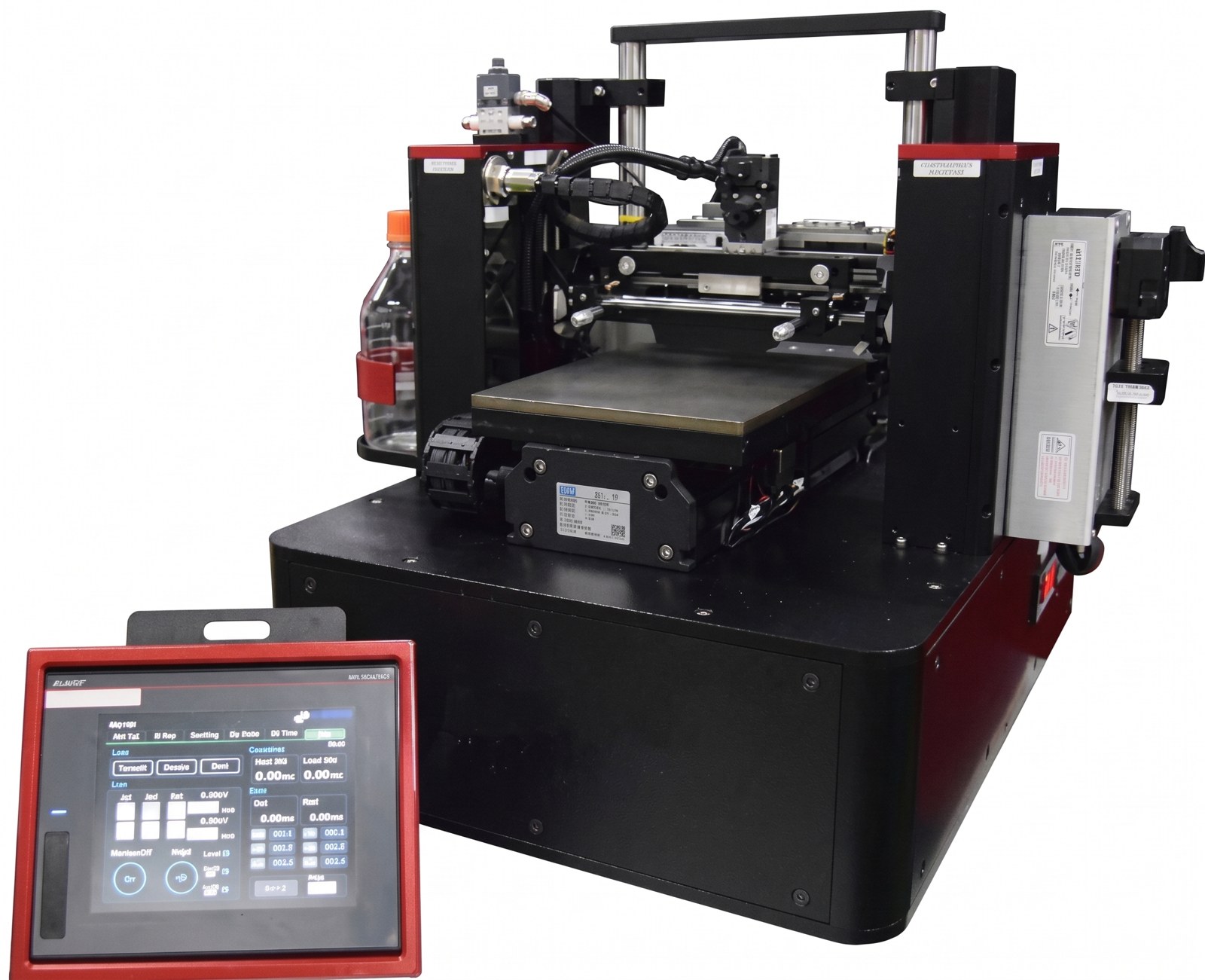

複合方式平板コーター · 200 mm

• 塗工幅: 200 mm

• 方式・構成: スロットダイ、シアリング塗工、D-Bar、アプリケーター

• 質量：約60 kg

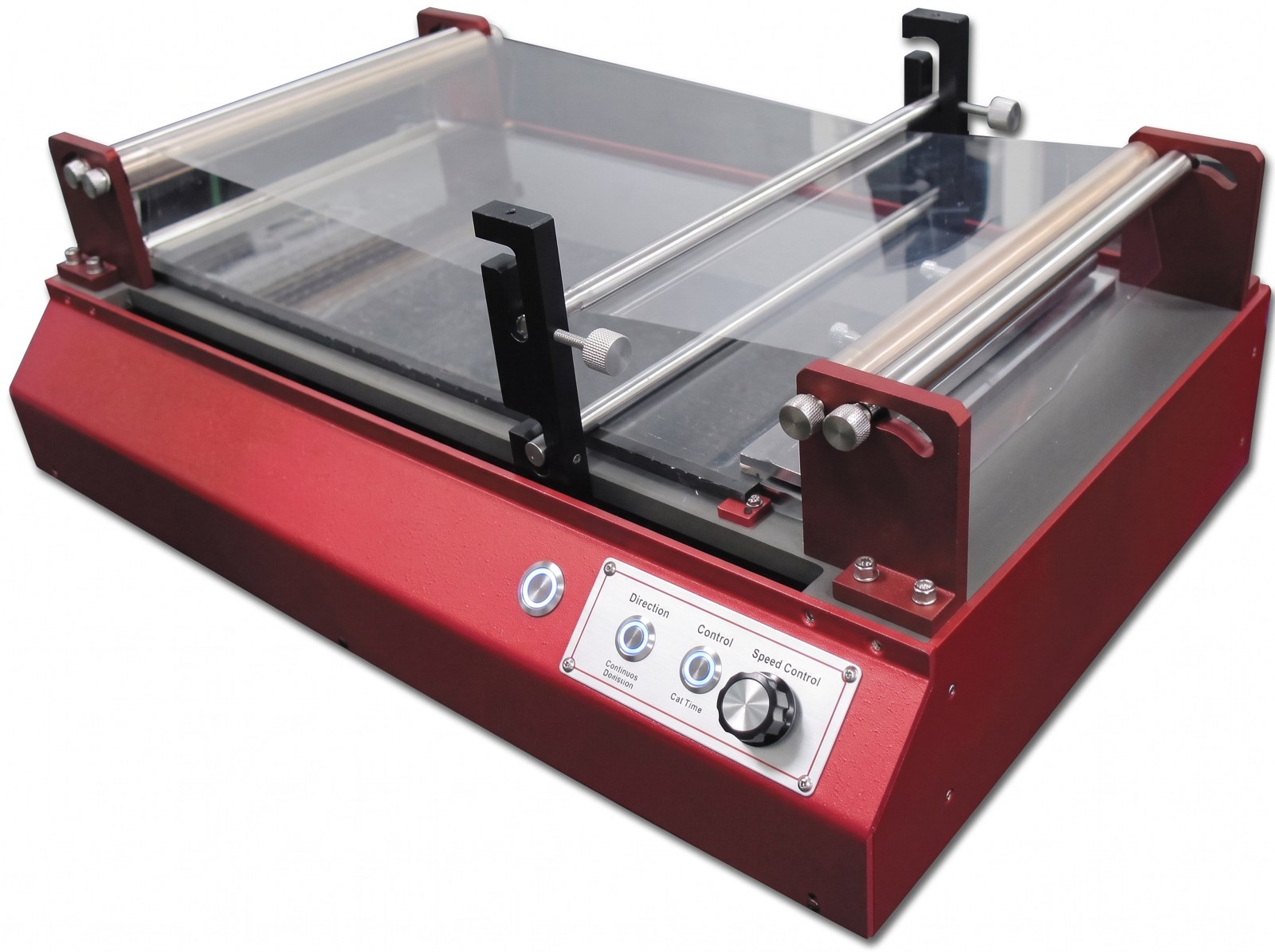

平板ストライプ・フロートコーター · 200 mm

• 塗工幅: 200 mm

• 方式・構成: D-Bar、アプリケーター

• 質量：約40 kg

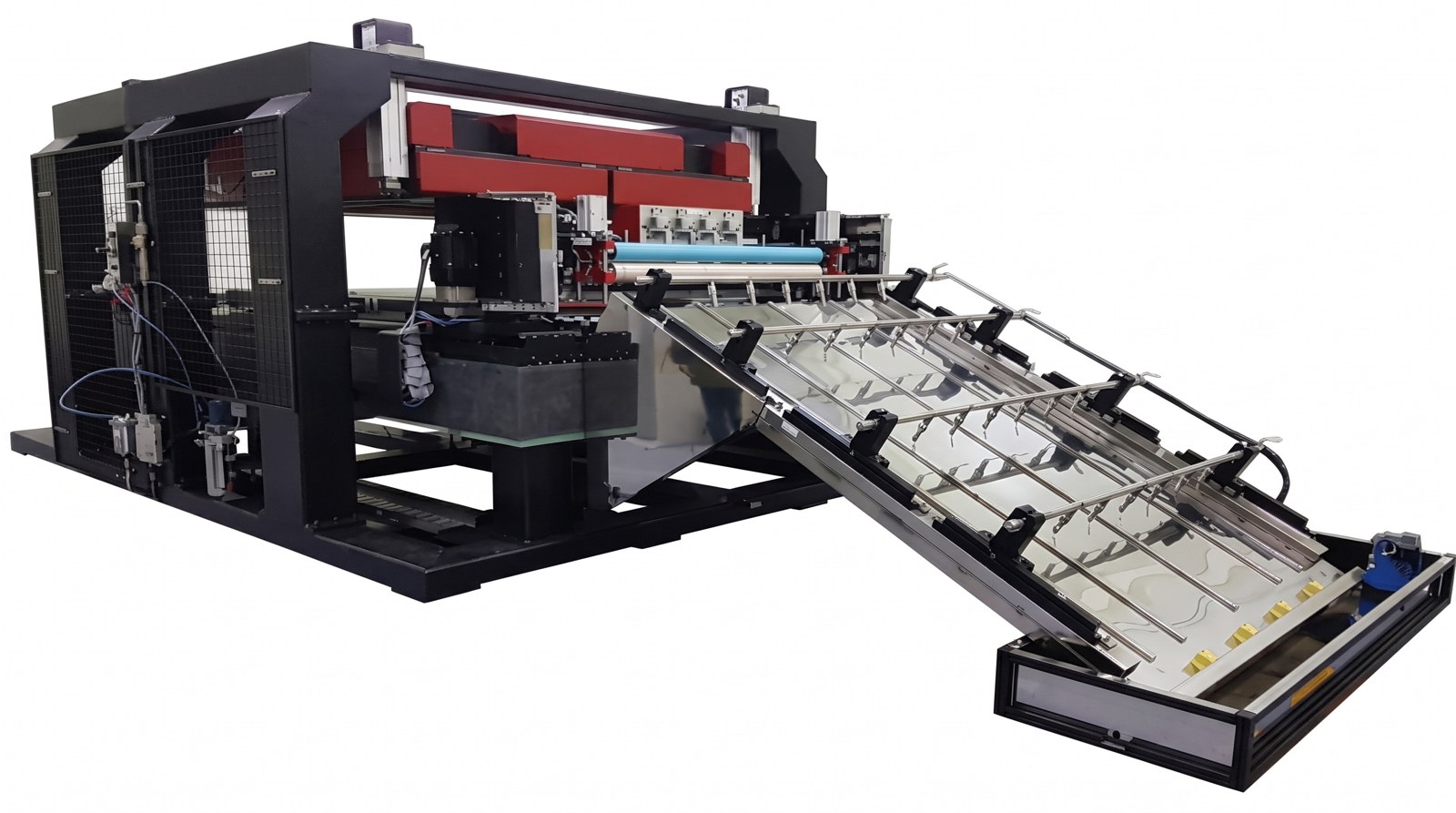

大型平板バーコーター · 1,200 mm

• 塗工幅: 1,200 mm

• 方式・構成: D-Bar

• 質量：約8,000 kg

ロールtoロール塗工・印刷装置

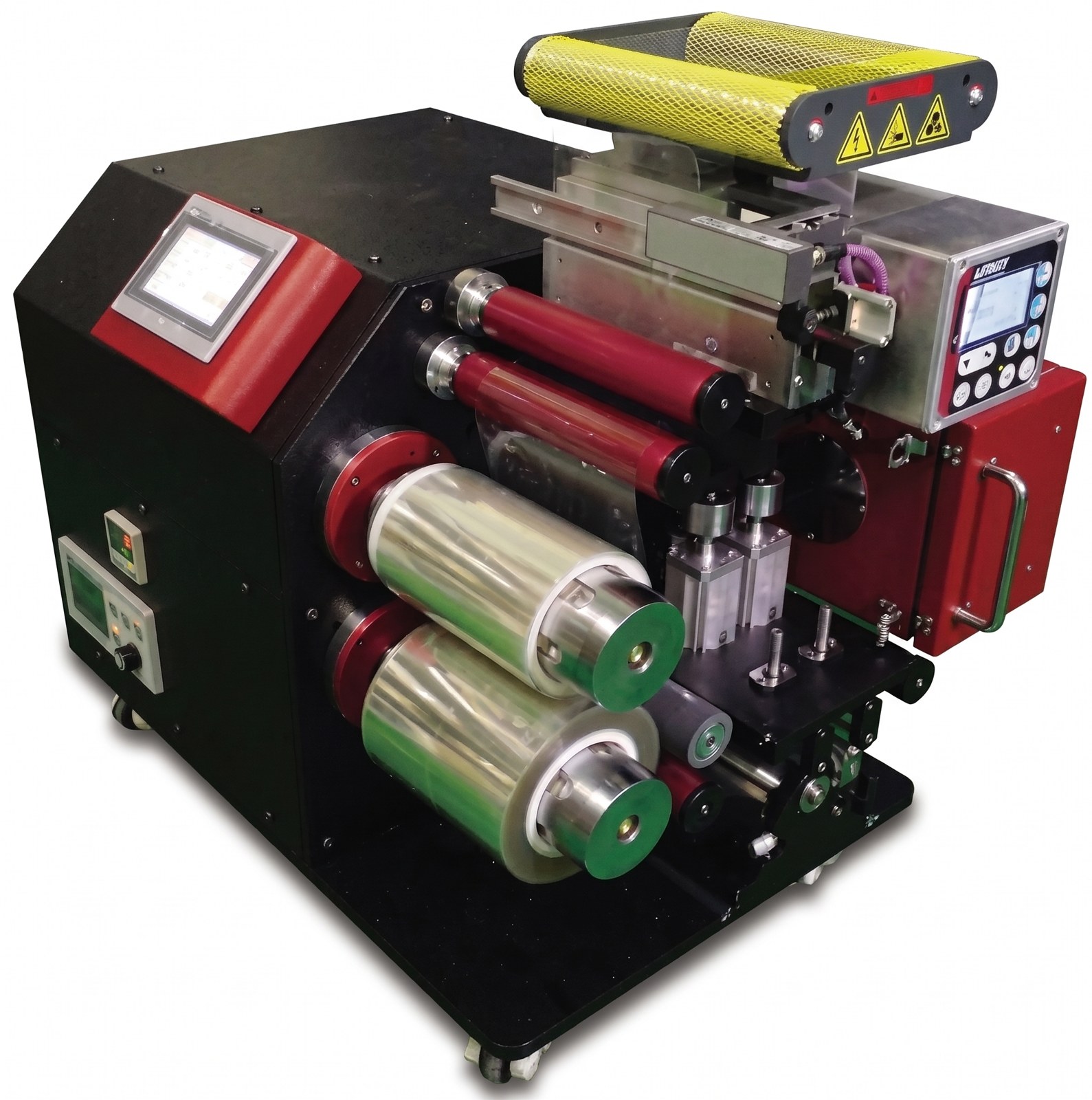

ロールtoロール マイクログラビアコーター · 150 mm

• 塗工幅: 150 mm

• 方式・構成: マイクログラビア

• 質量：約50 kg

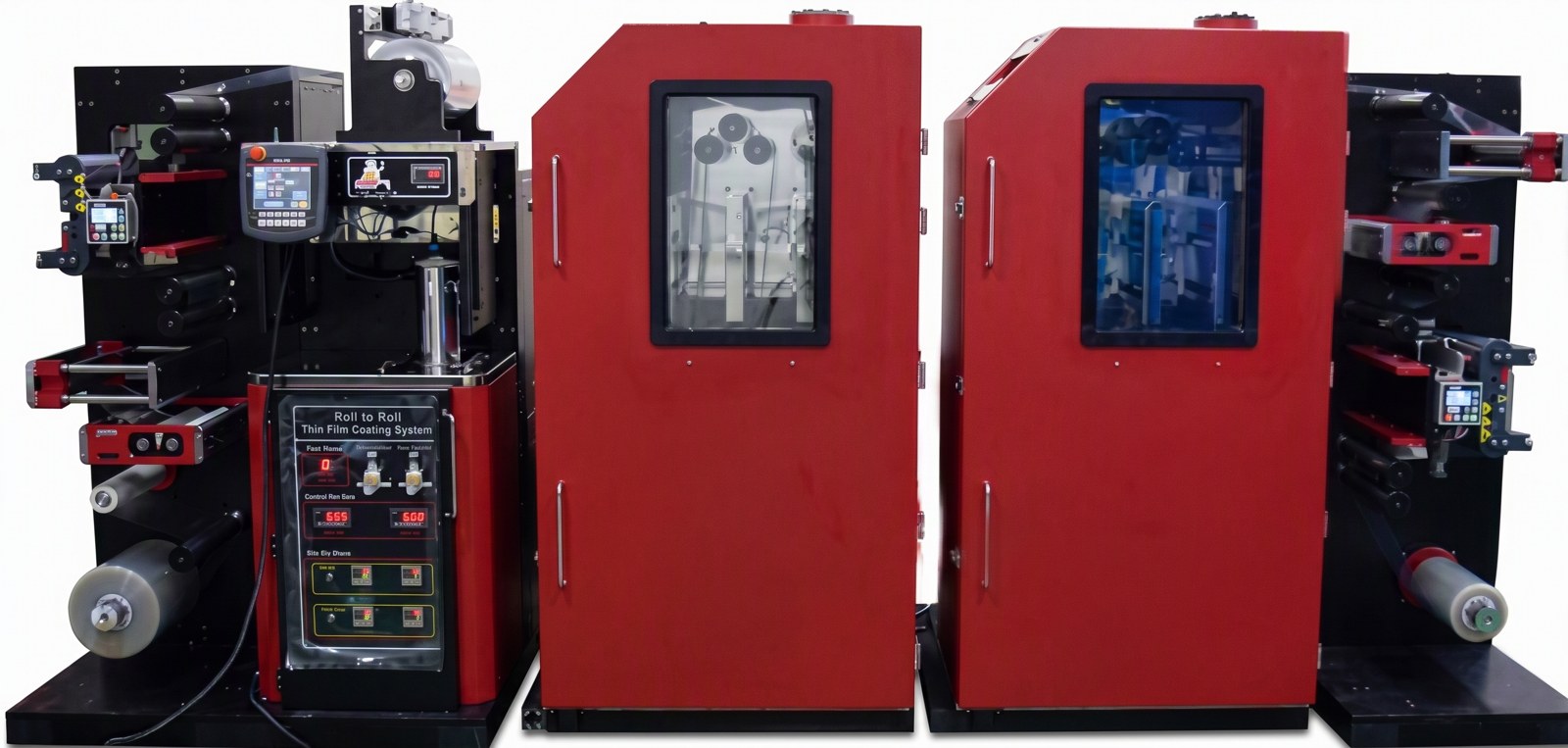

ロールtoロール スロットダイコーター · 450 mm／約2,000 kg仕様

• 最大加工幅: 450 mm

• 方式・構成: スロットダイ

• 質量：約2,000 kg

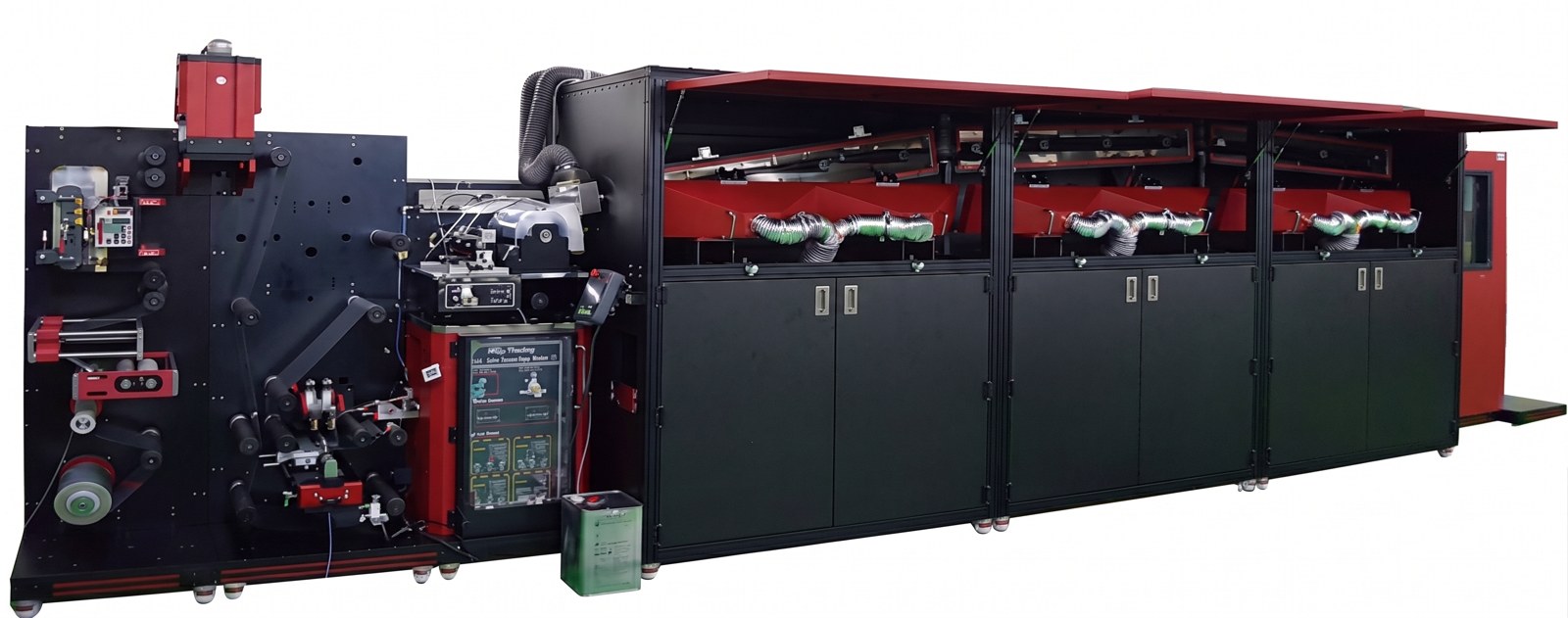

ロールtoロール スロットダイコーター · 450 mm／約3,000 kg仕様

• 最大加工幅: 450 mm

• 方式・構成: スロットダイ

• 質量：約3,000 kg

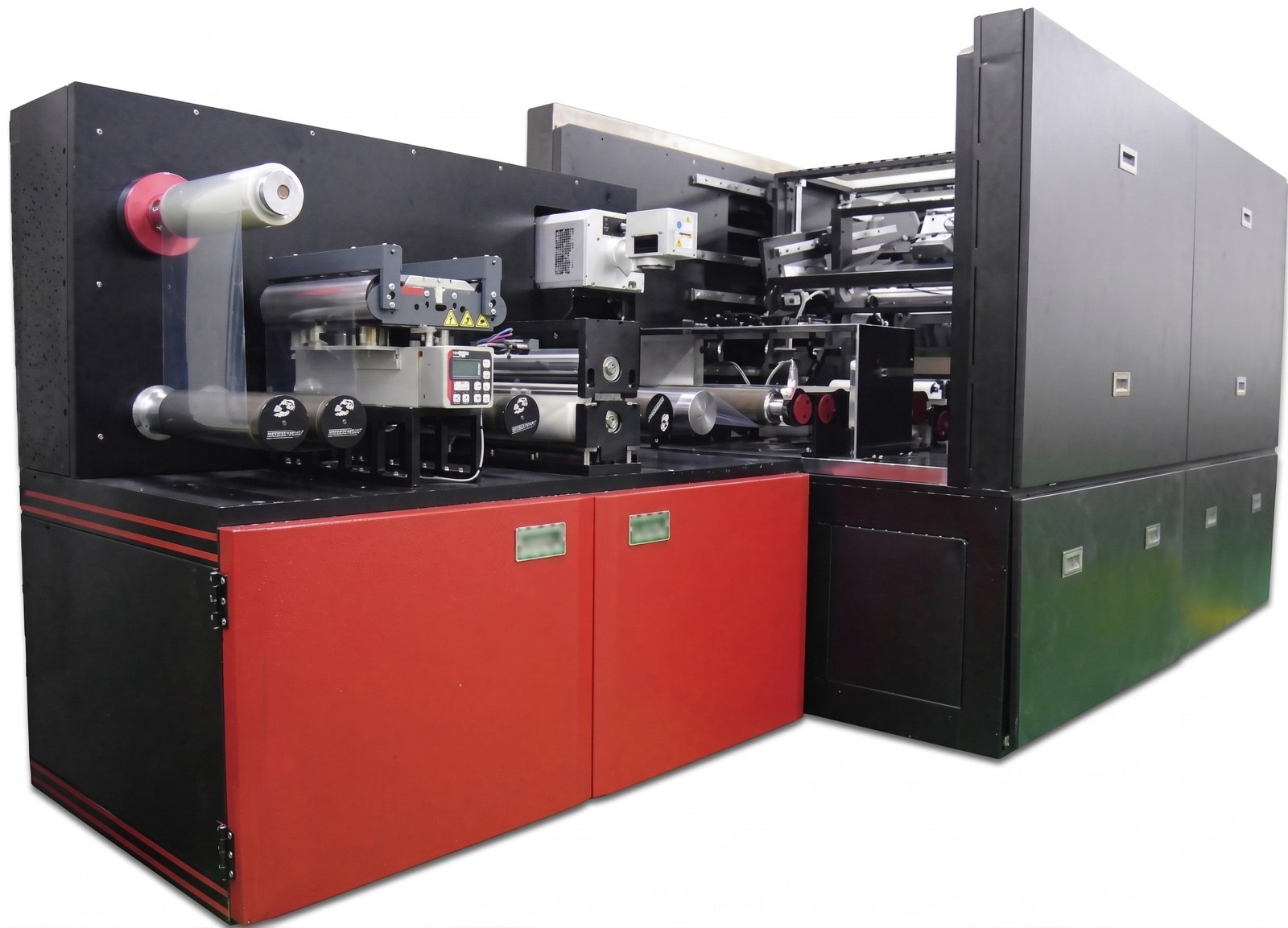

ロールtoロール スクリーン印刷システム

• 最大印刷・加工範囲: 300 × 300 mm

• 方式・構成: スクリーン印刷・連続工程

• 質量：約5,000 kg

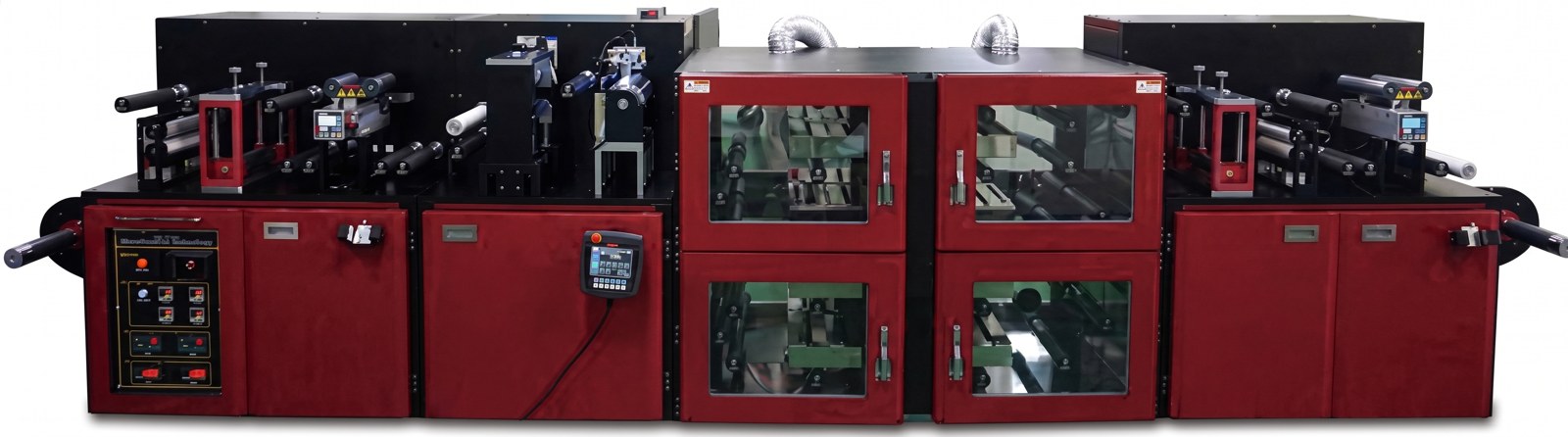

ロールtoロール スロットダイ塗工・グラビア印刷ライン

• 最大加工幅: 450 mm

• 方式・構成: スロットダイ塗工、グラビア印刷

• 質量：約3,000 kg

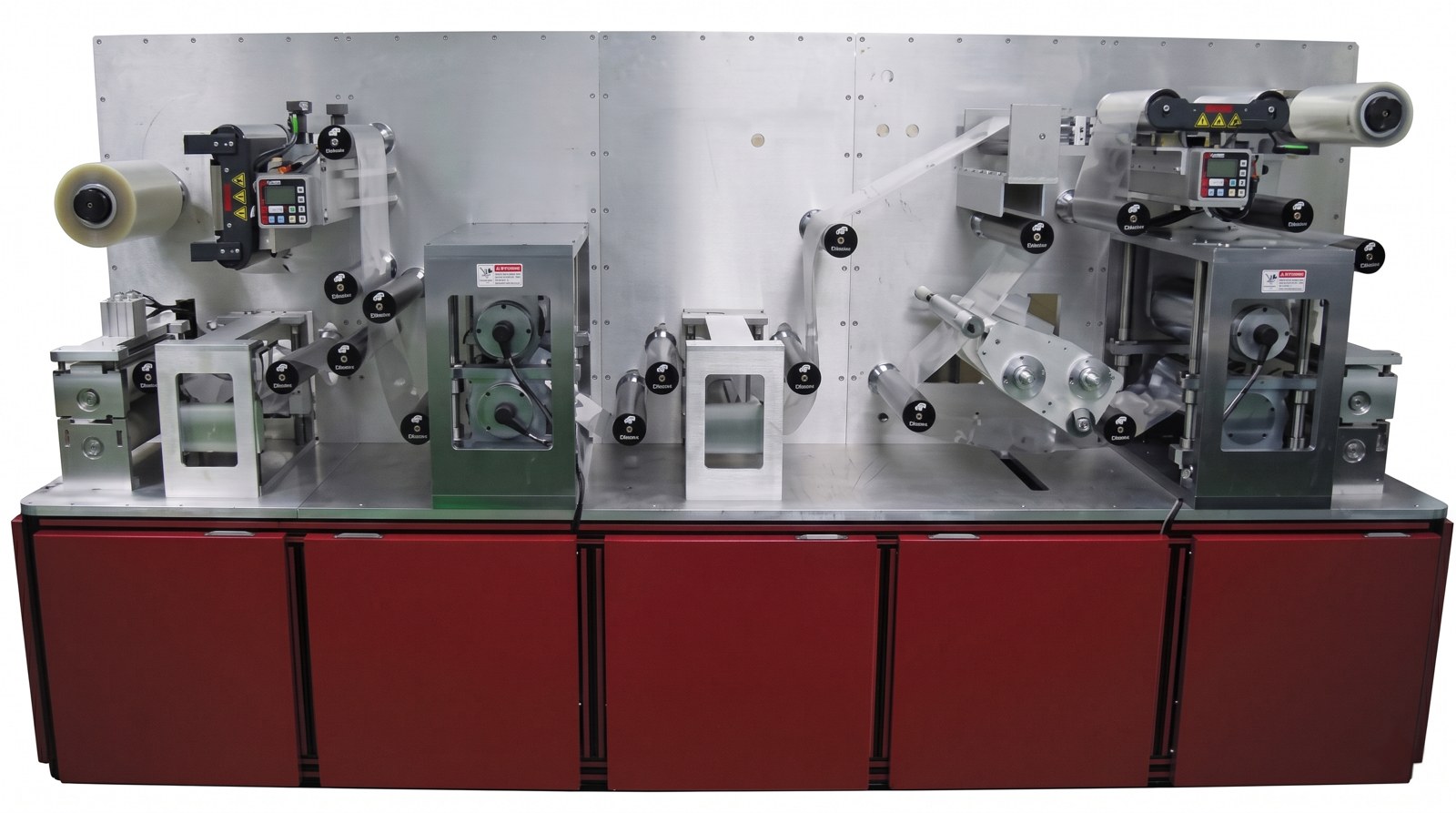

ロールtoロール パターン転写装置

• 最大印刷・加工範囲: 280 × 550 mm

• 方式・構成: 転写方式と装置構成はお問い合わせ時に確認いたします。

• 質量：約3,000 kg

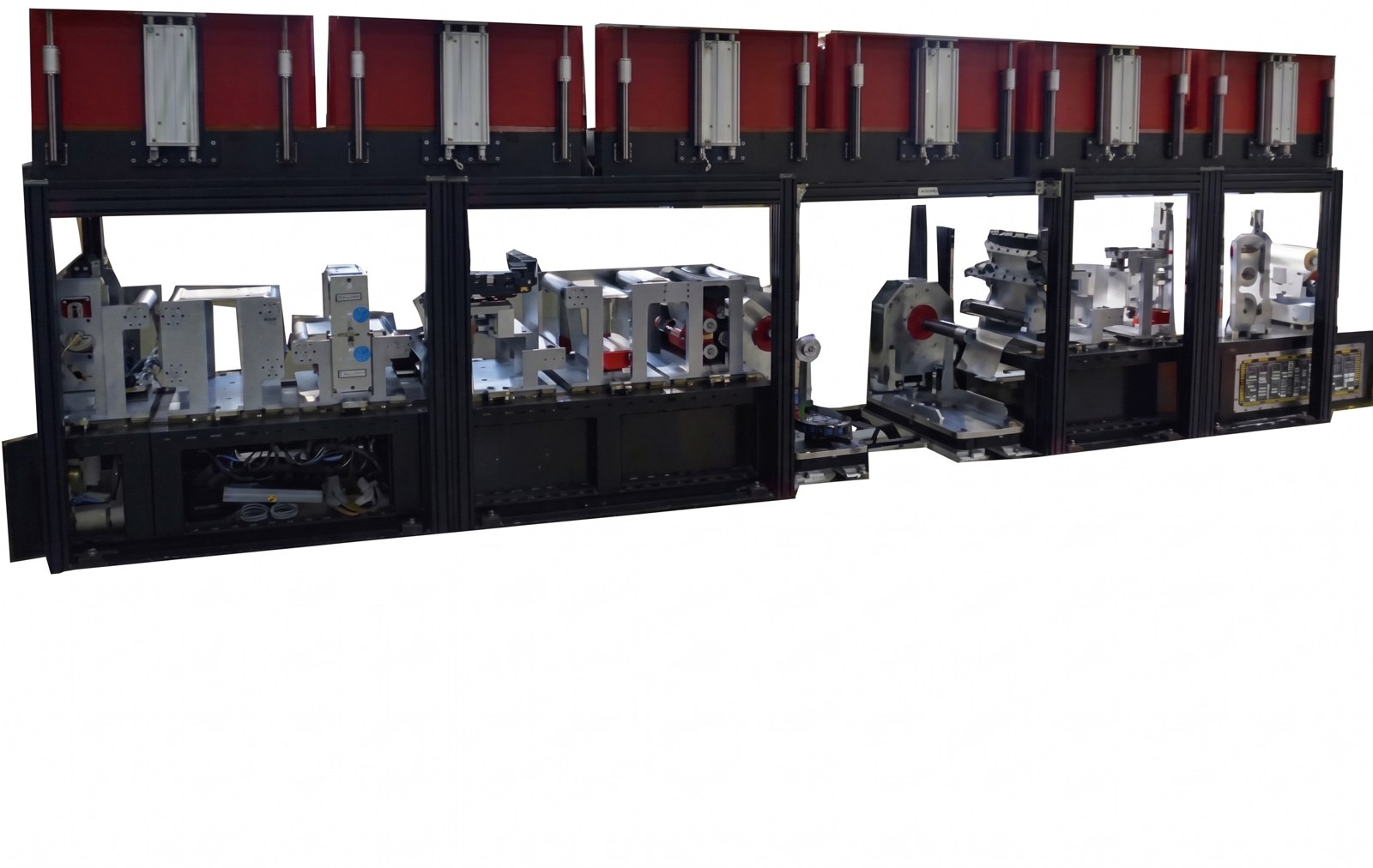

ロールtoロール グラビアコーター · 450 mm

• 最大加工幅: 450 mm

• 方式・構成: グラビア塗工

• 質量：約1,500 kg

ロールtoプレート印刷装置

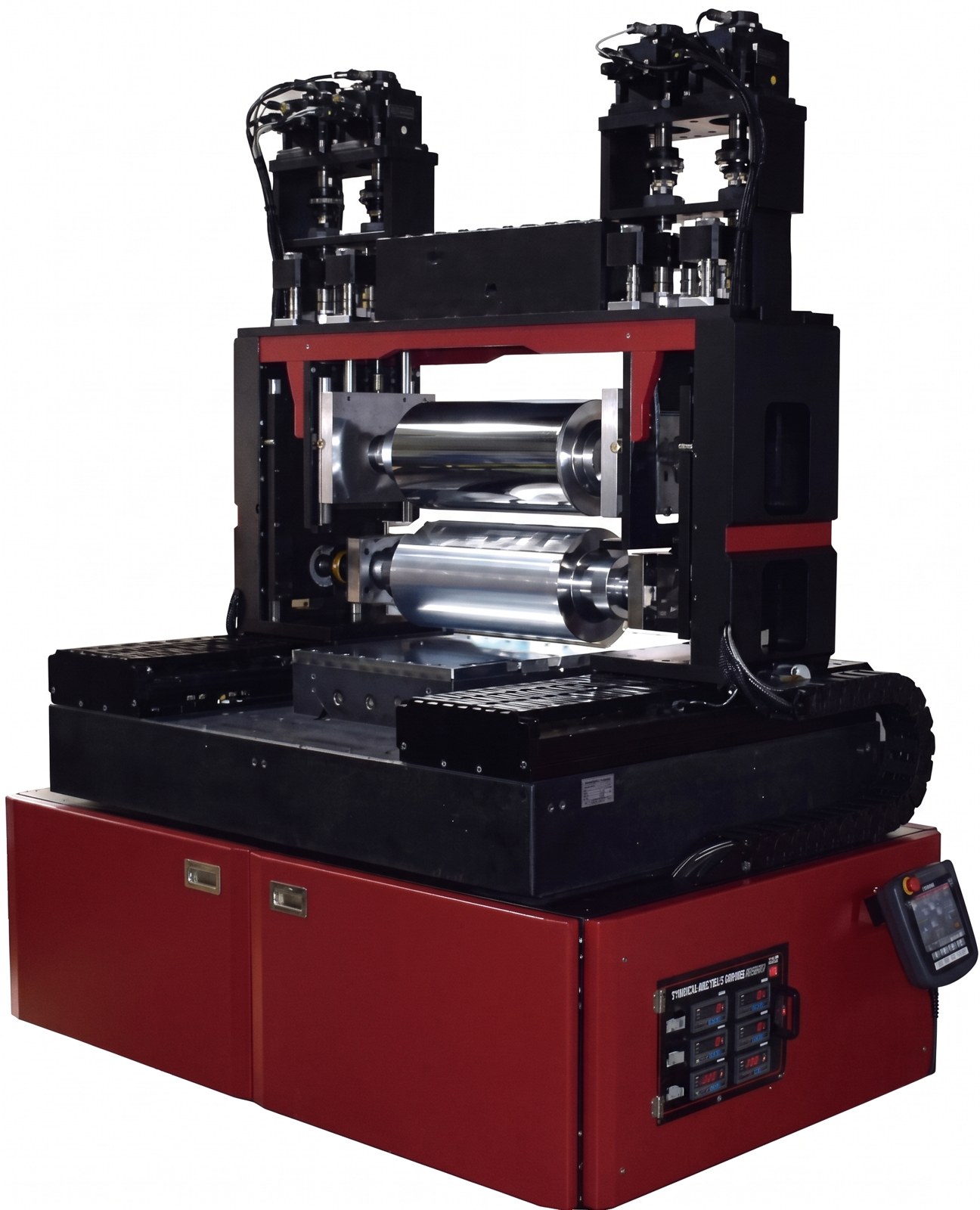

ロールtoプレート グラビアオフセット印刷機 · 500 × 500 mm

• 最大印刷・加工範囲: 500 × 500 mm

• 方式・構成: グラビアオフセット

• 質量：約2,000 kg

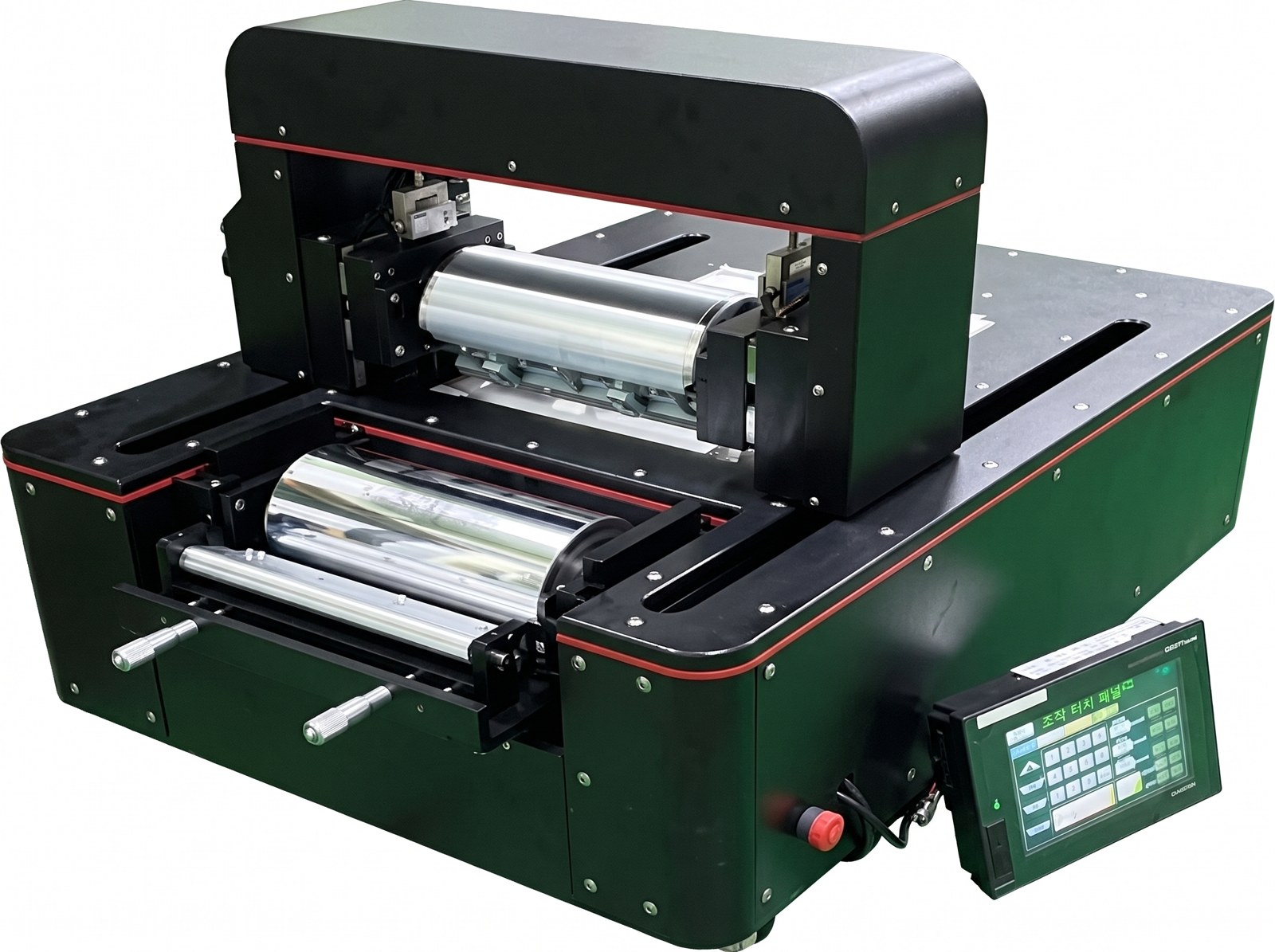

複合方式ロールtoプレート印刷機 · 200 × 200 mm

• 最大印刷・加工範囲: 200 × 200 mm

• 方式・構成: グラビア、グラビアオフセット、フレキソ

• 質量：約130 kg

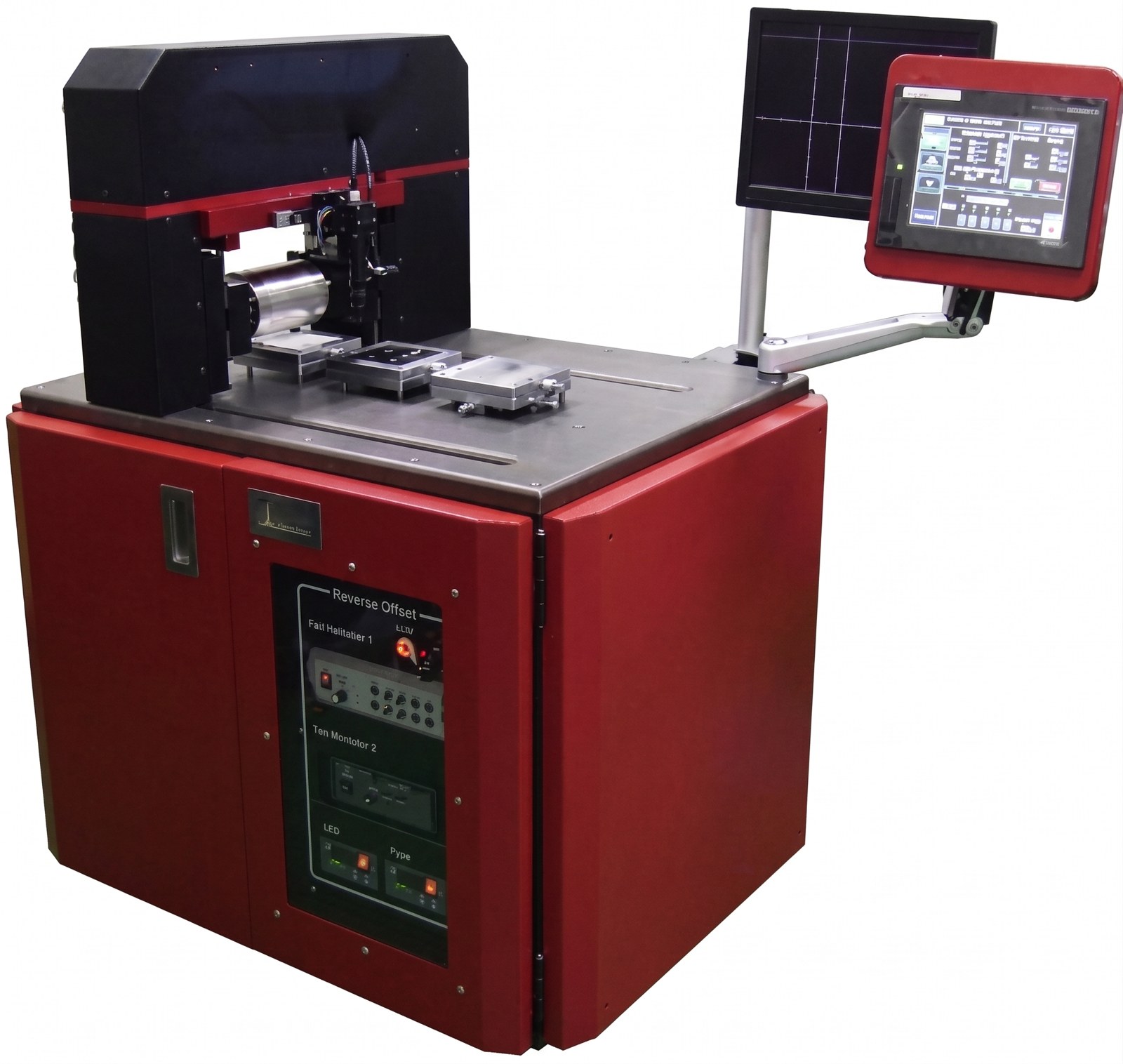

ロールtoプレート リバースオフセット印刷機 · 100 × 100 mm

• 最大印刷・加工範囲: 100 × 100 mm

• 方式・構成: リバースオフセット、オフセット

• 質量：約250 kg

関連工程・3Dバインダージェット

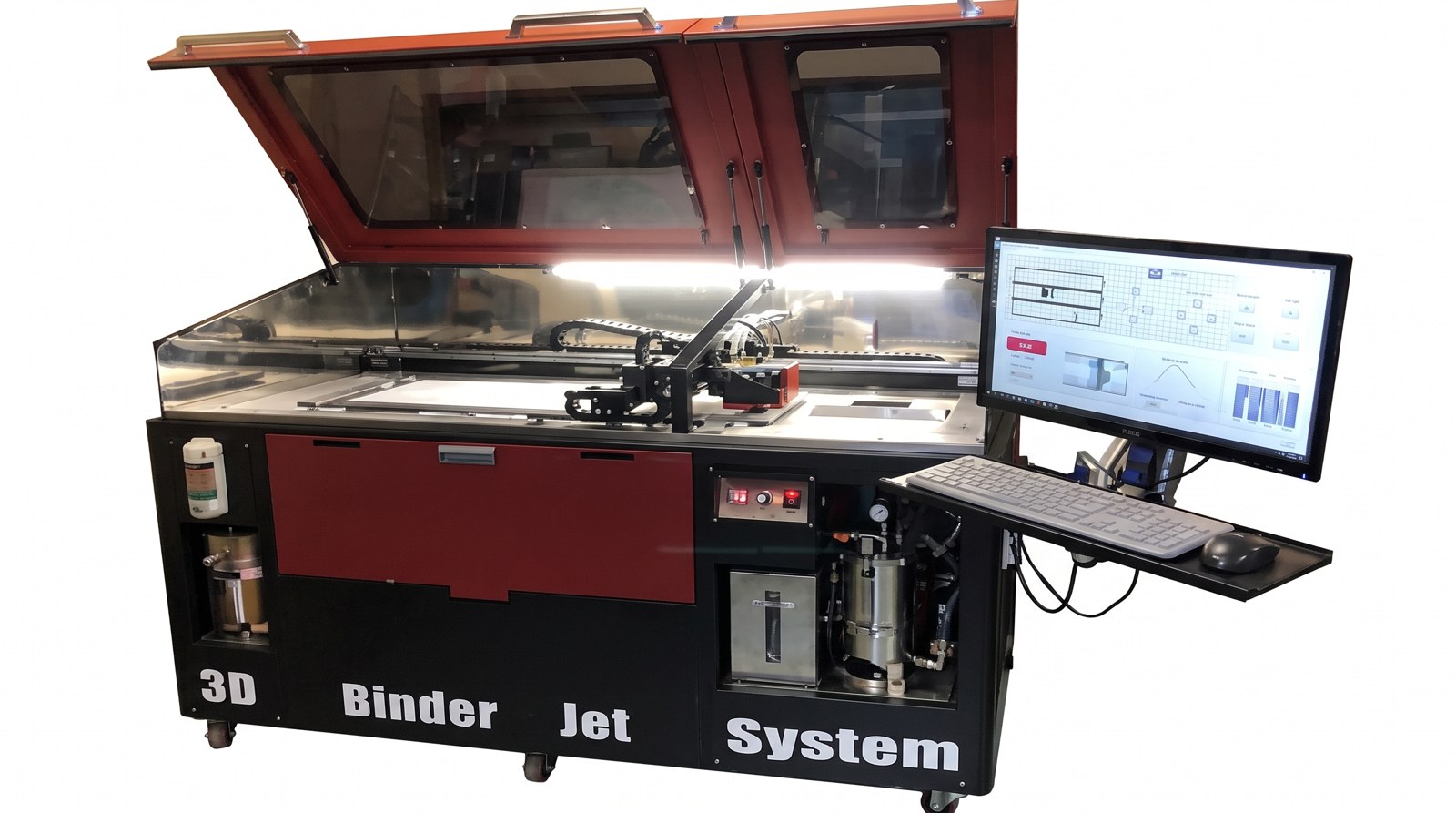

3Dバインダージェットプリンター

• 最大造形範囲: 300 × 420 × 250 mm

• 方式・構成: バインダージェット・解像度600 × 600 dpi

• 質量：約800 kg

装置選定・設置のご相談

数値は装置構成ごとの主要仕様で、質量は概算です。最大値として示した加工範囲は、実際の基材と工程条件に合わせて確認が必要です。設置寸法、塗工速度、膜厚、基材・塗工液への適合性、付属品はご相談の上で確定します。同じ加工幅でも構成により質量や仕様が異なります。
