Ceramic Roll
내마모 · 내식 · 내열성을 갖춘 세라믹 롤입니다. 500와트 ALE 광섬유 레이저로 각인하여 셀이 깊고 매끄러우며, 선수 30~1500 Lpi, 외경 25~600mm, 길이 4000mm 까지 제작합니다. 모든 제품에 셀 용적 측정 보고서를 제공합니다. 오랜 수명과 고품질로 일반 인쇄부터 광학 코팅까지 다양하게 적용할 수 있습니다.
Applications
적용 분야
- 그라비아 인쇄, 플렉소 그래픽 인쇄, 석판 인쇄
- 라벨, 봉투, 서식용지, 핸드백, 골판지 상자
- 각종 필름, 코팅된 종이 제품, 광택 처리, 벽지, 나무 무늬 종이 등
- 광학 필름, 이형 필름, 이차전지 분리막, 알루미늄 호일
Features
주요 특징
긴 수명으로 비용 절감에 기여합니다.
규칙적인 셀 형태를 가집니다.
잉크가 빠르게 방출될 수 있으며 세척에 용이합니다.
세라믹 층과 롤 베이스를 견고하게 결합하여 잉크의 부식성 물질이 롤 베이스에 침투하는 것을 효과적으로 방지합니다.
모든 제품에 대해 제공하여 용적량의 정확성을 보장합니다.
Specification
제작 가능 범위

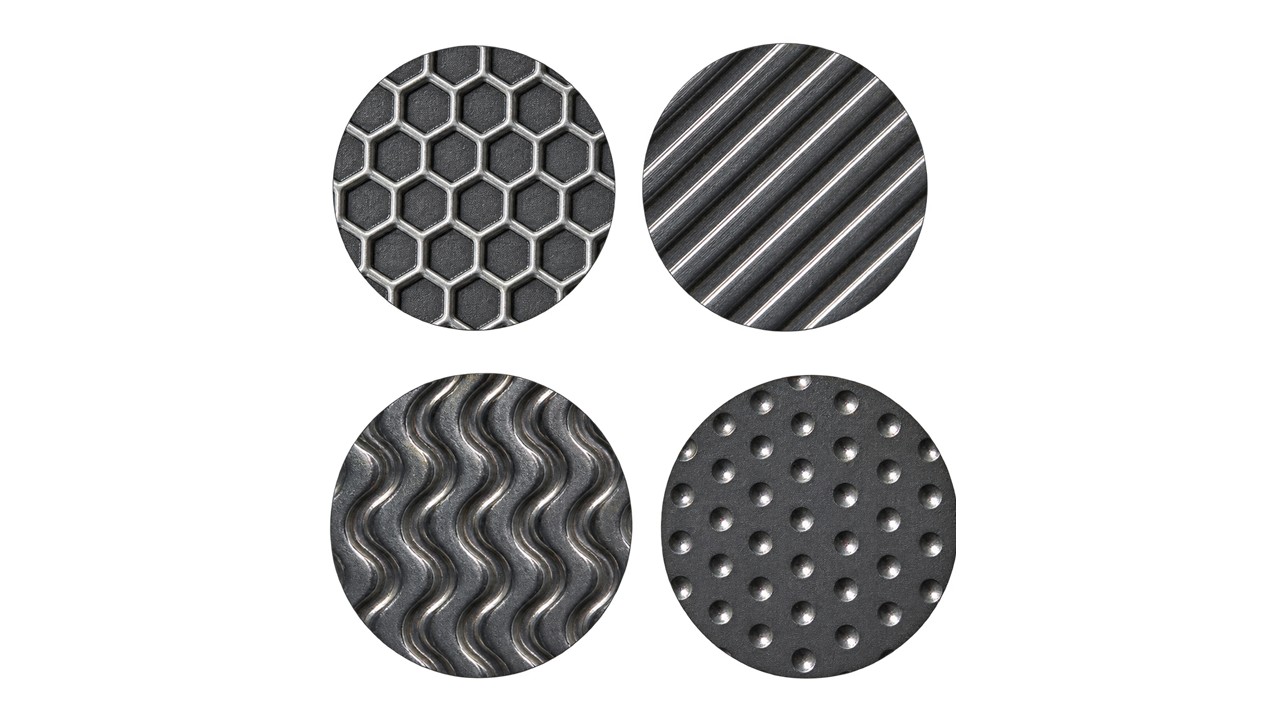

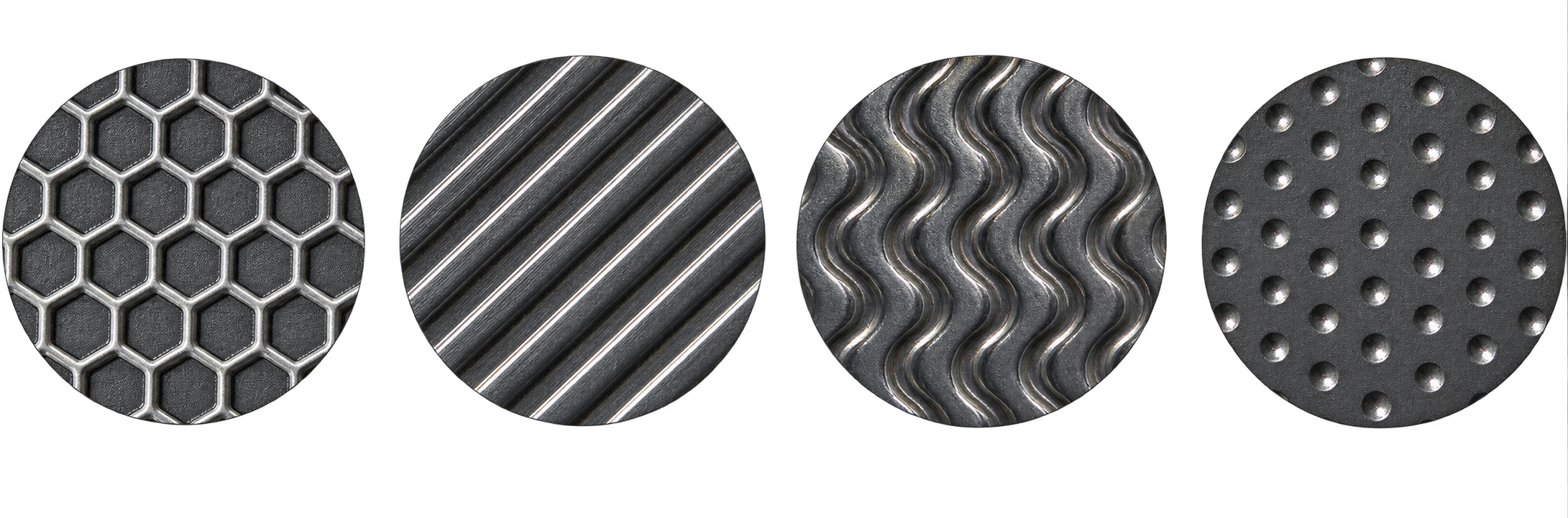

셀 패턴 — 60 Degree Hex / Line pattern / Cobra pattern / ART pattern
| 선수 범위 | 30 ~ 1500 Lpi |
|---|---|
| D 외경 | 25 ~ 600 mm |
| L 최대 길이 | 4000 mm, 5250 mm (축 포함) |
| 홈 각도 | 1 ~ 89 도 |
| 셀 형태 | 육각, 사각, 선형 등 |
| 가장자리 모양 | 기계 사양에 맞게 제작 |
Process
생산 과정
- 베이스 롤 가공
- 샌드블라스팅 처리
- 니켈-크롬 합금 코팅
- 크롬 산화물 세라믹 표면처리
- 탄화규소 그라인딩
- 탄화규소 폴리싱
- 레이저 각인
- 연마 및 세정
Equipment
보유 설비
최첨단 ALE 광섬유 레이저 각인기 세 대를 사용하며 최대 출력은 500와트입니다. 일반 각인기로 제작된 것보다 더 깊고 매끄러운 셀을 생성하며, 이는 잉크 전달의 균일성에 유리합니다.
스위스산 SULZER 3극 플라즈마 분사 시스템을 사용하여 코팅 품질이 높고 공극률이 낮으며, 경도는 1300-1450HV 에 달합니다. 코팅 후에는 정밀 연삭 기계로 롤의 정확성을 향상시킵니다.
세라믹 롤 전용으로 설계된 영국산 고급 테스터를 채택하여 셀의 부피, 크기, 표면적, 깊이, 단면 각도 및 3D 이미지를 정확하게 측정할 수 있습니다.
제품 타입
- Metal Roll
- Rubbery Roll
- Corrugated Printing Roll
- Micro-gravure Roll
- Flexographic Printing Roll
- Seamless Flexography
그 외 타입도 문의해 주십시오.
Downloads
관련 자료
- PDFCeramic Roll 제품소개서(2024)다운로드 ↓
