    홈›코팅 장비 · 부품›D-Bar

    EQUIPMENT & PARTS

    D-Bar

    나노 코팅까지 가능한 초박막 전용 Coating Bar (Bar coater용)

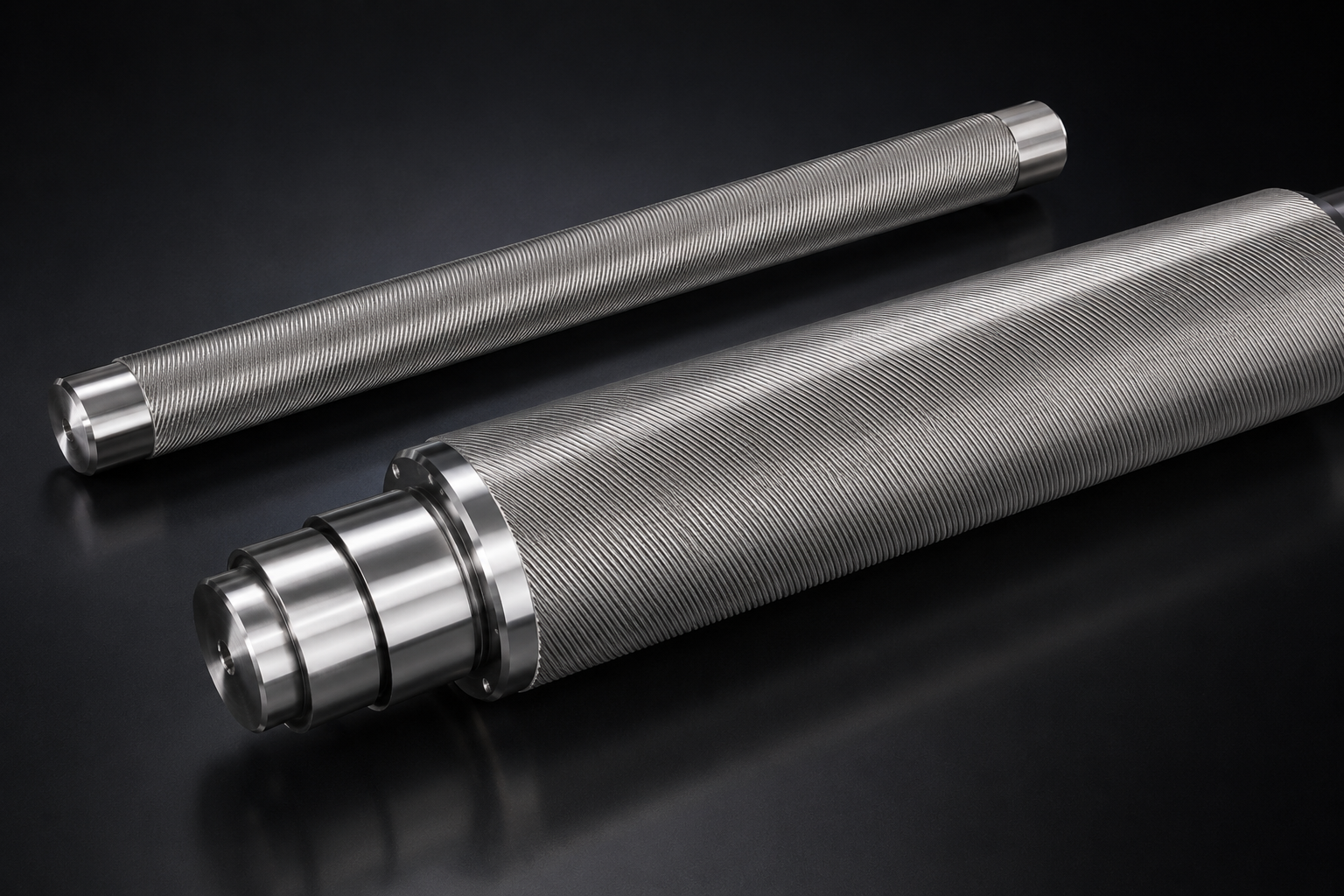

    D-Bar

    와이어를 감지 않은 일체형 코팅바입니다. 전조 가공으로 홈을 직접 성형해 단선 · 벌어짐 · 이물 끼임이 없고, 외경 φ6~30mm, 길이 7500mm 까지 제작합니다. 막 두께는 3㎛ 부터 450㎛ 까지 조절할 수 있습니다. 와이어바(메이어바)로는 경험할 수 없는 면상과 수명향상을 경험하실 수 있습니다.

    섬유 · 기타디스플레이 · 반도체이차전지 · ESS
    이 제품으로 문의하기카탈로그 받기

    Overview

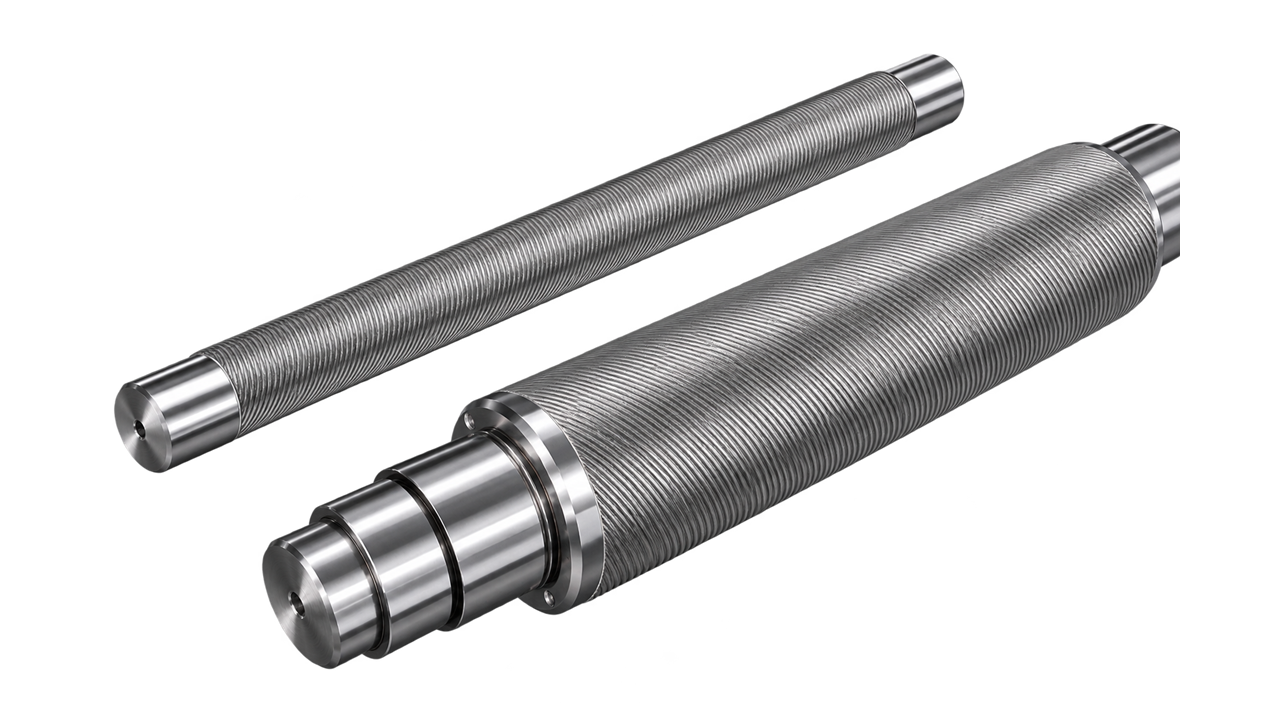

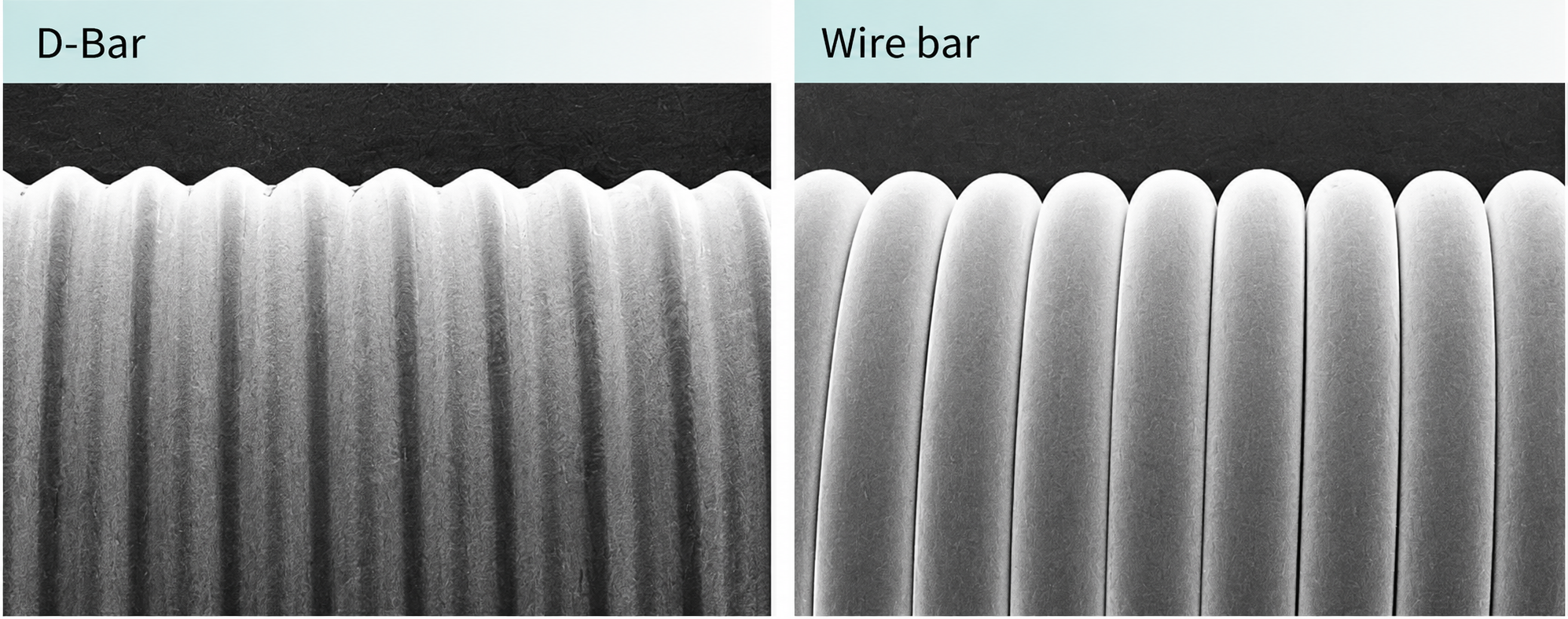

    일체형 D-Bar 와 권선형 Wire-Bar 의 차이

    D-Bar 는 와이어를 감지 않은 일체형 코팅바입니다. 전조 가공으로 홈을 직접 성형하기 때문에 와이어 권선형에서 생기는 단선 · 틈새 벌어짐 · 이물 끼임이 발생하지 않습니다.

    • D-Bar — 세정성이 우수하다

    • Wire-Bar — 와이어 사이 틈에 이물이 낀다

    요약 키워드
    균일 도포 · 고도포량 · 무이음 구조 · 긴 수명 · 세정 편의 · 맞춤 제작

    일체형 D-Bar 와 권선형 Wire-Bar 의 차이

    Features

    네 가지 특징

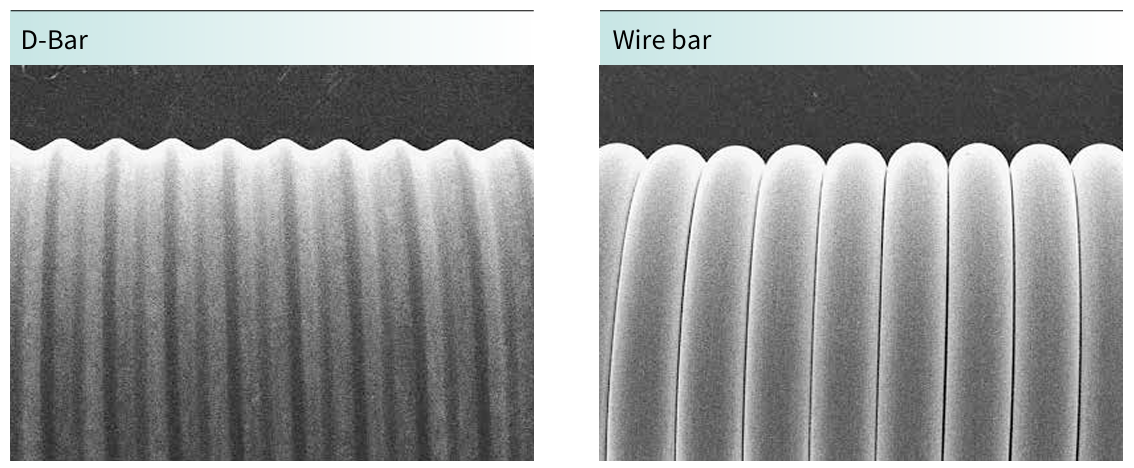

    1. 전조 가공으로 틈새의 느슨함과 단선이 없습니다1. 전조 가공으로 틈새의 느슨함과 단선이 없습니다

    D-Bar 의 포켓 면적(A)은 표면 거칠기 윤곽 형상 복합 측정기로 산출합니다. 와이어 바의 포켓 면적은 사각형부에서 반원을 빼서 산출합니다. (P = 피치 mm, H = 깊이 ㎛)

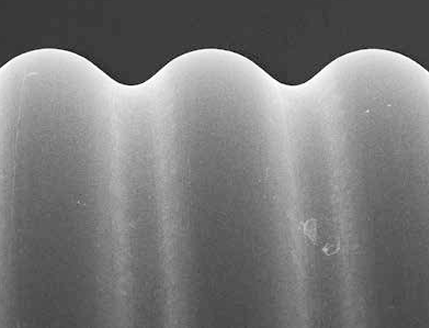

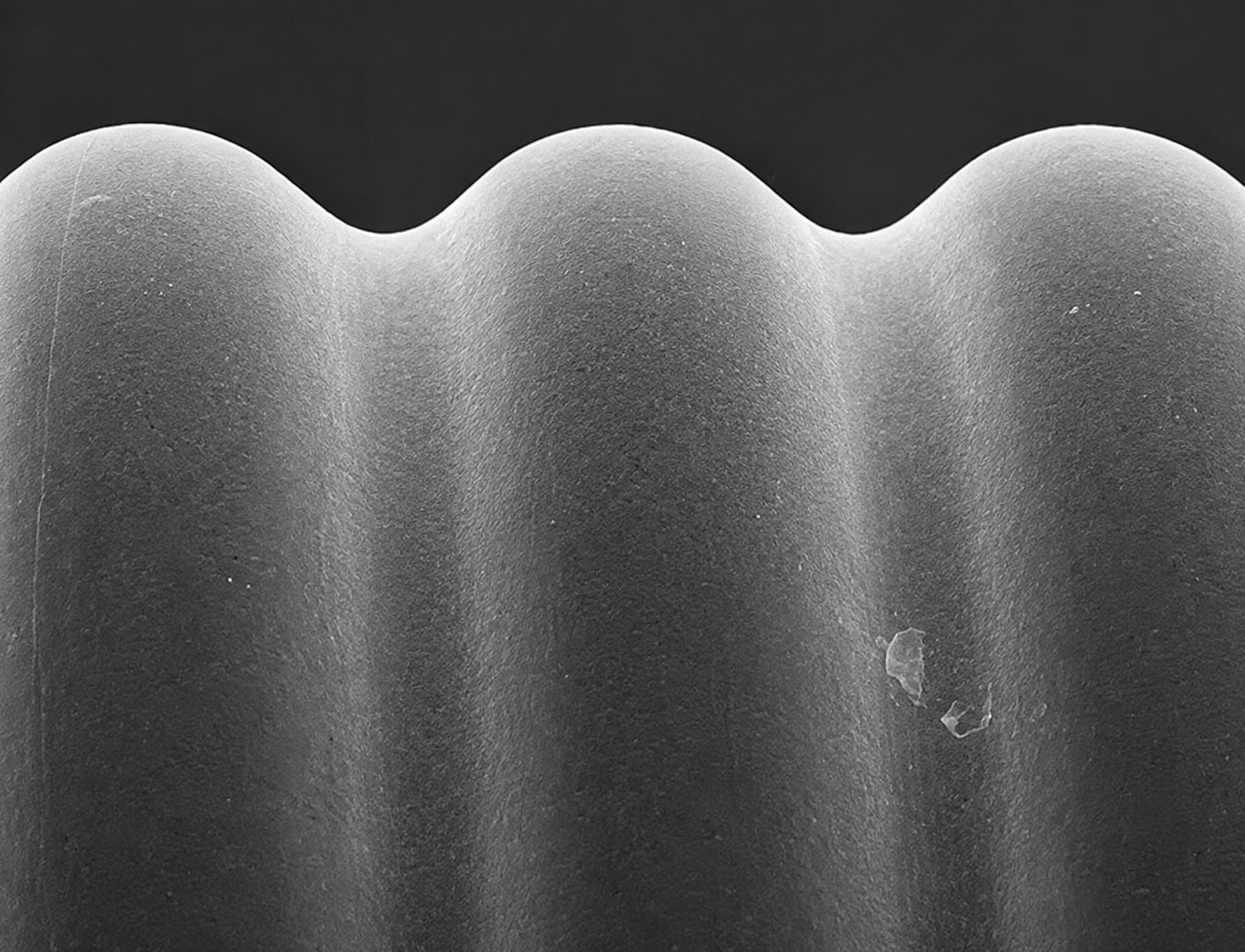

    2. 세정성이 우수하고 이물 끼임이 없는 형상2. 세정성이 우수하고 이물 끼임이 없는 형상

    세정성 비교 조건 — 도공액: 합성 수지 도료(수성) / 세척방법: 알코올 용액에 24시간 동안 담근 후 닦아냄

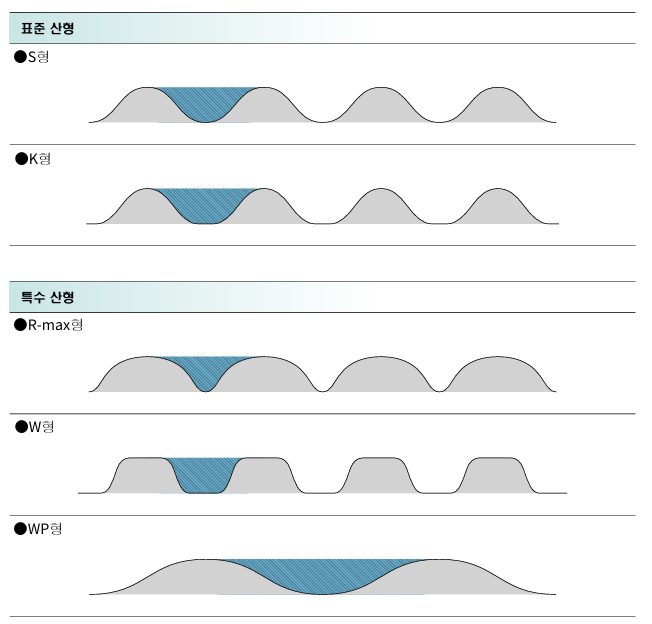

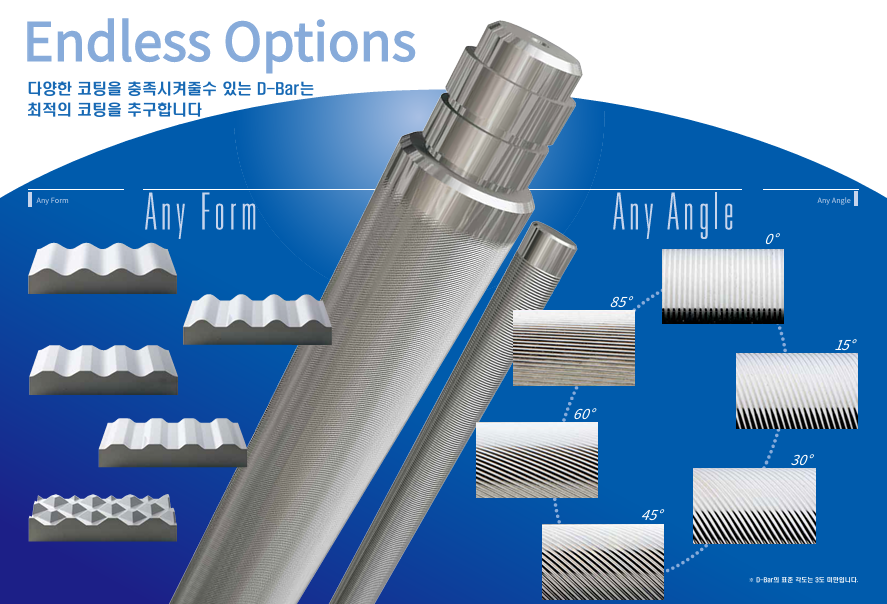

    3. 필요에 따라 산형을 선택할 수 있습니다3. 필요에 따라 산형을 선택할 수 있습니다

    표준 산형 S형 · K형, 특수 산형 R-max형 · W형 · WP형. 특수 제작으로 같은 포켓 면적에서 산형 변경도 가능합니다(표준 / 좁은 폭 / 넓은 폭).

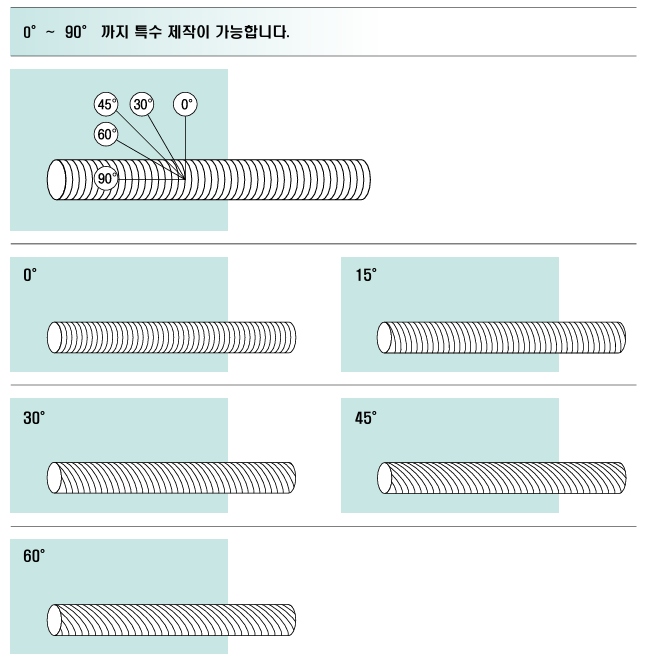

    4. 각도 · 형상 변형4. 각도 · 형상 변형

    각도는 0° ~ 90° 까지 특수 제작이 가능합니다.

    Specification

    막 두께 조절

    Thin Coating(P) 0.08mm (H) 3㎛ 까지 제작 가능합니다.#0.7 상당. 고형분 조정없이 wet 1um정도의 코팅이 가능한 사양입니다.
    Thick Coating(P) 1.15mm (H) 450㎛ 까지 제작 가능합니다.#119 상당 콤마 코팅에 버금가는 후막 코팅이 가능합니다.
    Fine adjustment다양한 사양으로 막 두께 조정이 가능합니다.도료의 물성, 구성에 따라 면상 관리를 위한 다양한 형태의 산형 가공이 가능합니다.

    표면 처리

    ◎ 그 외의 표면 처리는 문의해 주시기 바랍니다.

    하드크롬 도금막두께 3㎛ ~ / 경도 800 ~ 900 HV / 최대 처리 길이 7500mmSUS의 마모 수명 개선을 위해 실행하는 일반적인 도금 입니다.
    DLC Coating막두께 1 ~ 3㎛ / 경도 2000 ~ 2500 HV / 최대 처리 길이 3000mm경도가 높고 마찰계수가 낮아 면상 개선 및 Bar의 수명 연장을 위해 SUS Bar의 표면에 DLC (Diamond Like Carbon)을 코팅한 제품입니다.

    제작 가능 범위

    ※1 그 외의 외경, 표면 처리, 재질, 홈 형상, 홈 각도를 희망하시는 경우는 문의해 주십시오.

    D 외경φ6 ~ 30 mm ※1
    L 전체 길이~ 7500 mm
    l 홈 가공 범위제작 시 지정
    표면 처리HCr, DLC ※1
    재질스테인리스 ※1
    홈 사양별도 사양 표 참조, 문의 / Wire bar 에 대응하는 사양 있음
    가장자리 모양기계 사양에 맞게 제작
    기본 홈 형상S형, K형
    기본 홈 각도3° 미만 ※1

    Why D-Bar

    전조 금형 방식 제작의 우수성

    D-Bar는 전조 금형 방식으로 제작되어 와이어 이음부 없이 균일한 도포 품질과 우수한 내구성·세정성을 제공합니다.

    1. 전조 금형 방식으로 제작되어 와이어 제품과 달리 와이어와 와이어 사이에 용액의 고임 및 입자의 끼임 현상이 없습니다.

    2. 감겨진 와이어끼리의 장력이 약해져 생기는 벌어짐이 없고, 그에 기인한 선 자국 현상이 없습니다.

    3. 수명이 깁니다.

    4. 세정이 편리합니다.

    5. 고객 제품의 특성에 맞는 산 형태 및 각도 조절이 가능합니다.

    도포량 차이 — 홈 부의 포켓 면적을 동량으로 한 경우, D-Bar 는 Wire bar 와 비교하여 계곡면의 포켓이 넓게 설계되어 있기 때문에 전사율이 높고 도포량이 많은 경향이 있습니다. ※ 도포액과 도공조건에 따라 차이의 폭은 달라집니다. Wire bar 의 도포량 구간에 맞게 대응 가능합니다.

    Quality

    정밀도 보증과 측정 방법

    모든 제품은 엄격한 출하 검사 기준을 통과해야만 출하 됩니다.

    1. 원형

      Tri point micrometer 를 사용하여 세 곳을 동시에 가로 방향으로 검사합니다.

    2. 흔들림

      양쪽 끝단을 V블록으로 받치고 회전하면서 Dial gage 로 측정합니다.

    3. 직진도

      회전시키면서 Feeler gage 로 틈새를 확인합니다.

    4. 원통도

      3~5곳의 지점에서 Micrometer 로 측정합니다.

    5. 홈 형상부

      홈의 피치, 깊이, 포켓 면적, 거칠기 등을 표면 거칠기 윤곽 형상 복합 측정기(Profile meter)와 초심도 형상 측정 현미경(Super depth microscope)으로 확인합니다.

    Applications

    활용 분야

    광학디스플레이

    모바일, 편광판,하드코팅 등 다양한 광학 소재 코팅에 활용할 수 있습니다.

    산업

    이형필름, 테이프 등

    이차 전지용

    분리막

    포장재 등 필름

    식품, 제약, X-Ray 필름

    Downloads

    관련 자료
