高温産業用乾燥炉 (S-HIOV864 / S-HIOV1152 / S-HIOV2250)
高温熱風循環方式の大容量乾燥炉です。大型試料・量産品の乾燥、熱処理、硬化条件に合わせてGHTが容量と運転構成をご提案します。
SPECIFICATIONS
機種別の詳細仕様
RTは周囲温度です。寸法はW×D×Hの順です。上部の製品写真を切り替えると仕様・構成図をご覧いただけます。最終的な供給仕様はGHTにご確認ください。
| 容量 | 864 / 1152 / 2250 L | |
|---|---|---|
| 使用温度 | 室温 +10 °C ~ 320 °C | |
| 最高温度 | 350 °C | |
| 内寸 W×D×H | 900×800×1200 / 1200×800×1200 / 1500×1000×1500 mm | |
| 電源 | 380 V, 三相 | |
| S-HIOV864 | 使用温度: RT+10–320°C (RT ≤25°C) · 最高温度: 350°C | 使用温度: RT+10–320°C (RT ≤25°C) · 最高温度: 350°C · 温度分布精度: 200°C: ±3°C; 300°C: ±4°C · 内容積: 864 L · 内寸 W×D×H: 900×800×1200 mm · 外寸 W×D×H: 1460×1374×1743 mm · ヒーター: 12 kW · 電源: 380V 3φ / Max 19.5A 寸法単位 mm、RT＝周囲温度。供給構成と設置電源はGHTにご確認ください。 |
| S-HIOV1152 | 使用温度: RT+10–320°C (RT ≤25°C) · 最高温度: 350°C | 使用温度: RT+10–320°C (RT ≤25°C) · 最高温度: 350°C · 温度分布精度: 200°C: ±3°C; 300°C: ±4°C · 内容積: 1152 L · 内寸 W×D×H: 1200×800×1200 mm · 外寸 W×D×H: 1760×1372×2090 mm · ヒーター: 18 kW · 電源: 380V 3φ / Max 29.5A 寸法単位 mm、RT＝周囲温度。供給構成と設置電源はGHTにご確認ください。 |
| S-HIOV2250 | 使用温度: RT+10–320°C (RT ≤25°C) · 最高温度: 350°C | 使用温度: RT+10–320°C (RT ≤25°C) · 最高温度: 350°C · 温度分布精度: 200°C: ±3°C; 300°C: ±4°C · 内容積: 2250 L · 内寸 W×D×H: 1500×1000×1500 mm · 外寸 W×D×H: 2060×1605×2390 mm · ヒーター: 24 kW · 電源: 380V 3φ / Max 38.5A 寸法単位 mm、RT＝周囲温度。供給構成と設置電源はGHTにご確認ください。 |
| 構造・制御・構成部品 | 主な構成仕様 | 主な構成仕様 強制対流・デジタルPID制御。温度分布精度は表記の試験温度を基準とし、試料の載置・設置条件により異なります。 |
FEATURES & OPTIONS
高温産業用乾燥炉 仕様・製品案内
機種比較表・日本語仕様PDF・製品構成のご案内

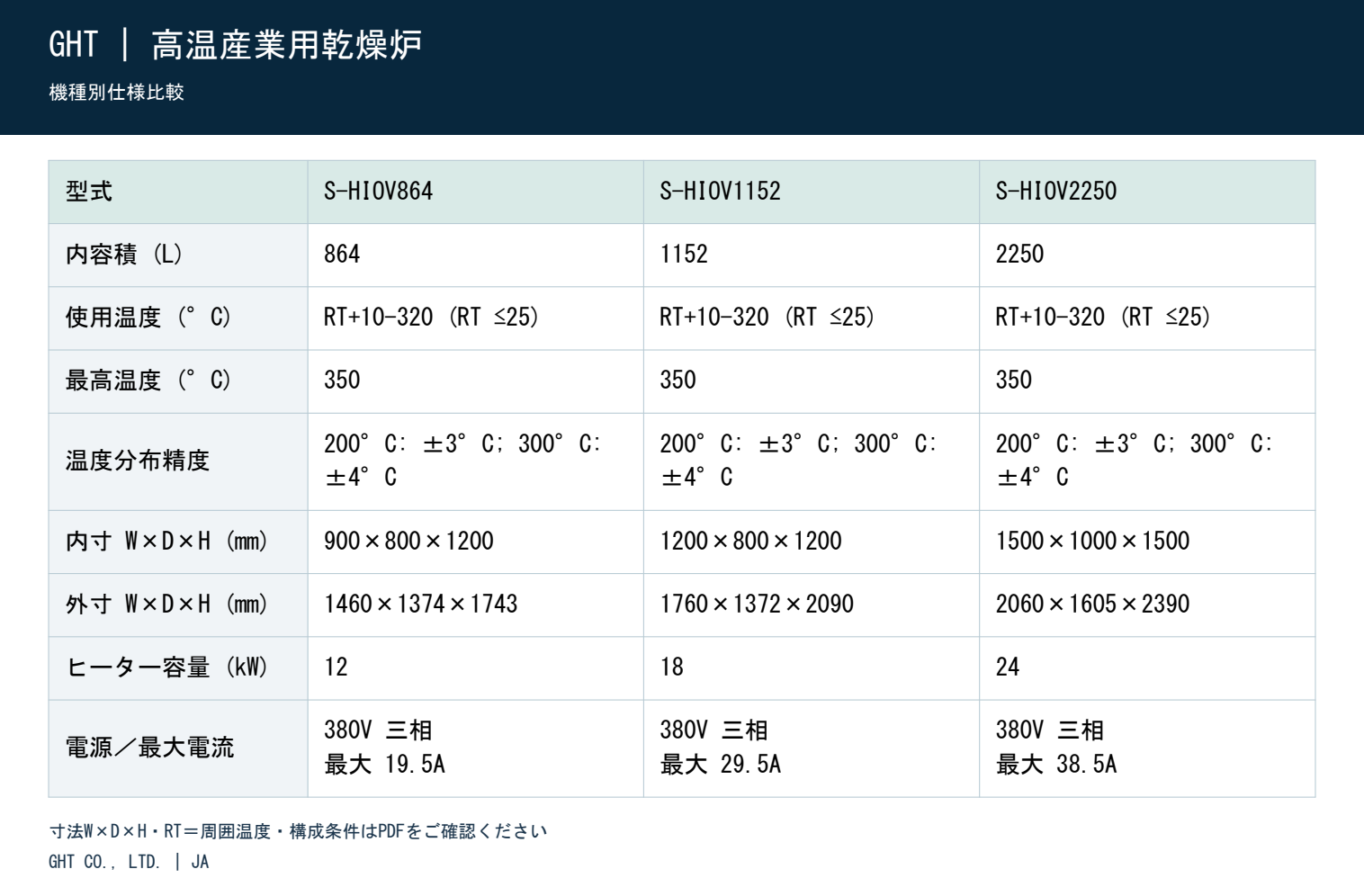

機種別仕様比較
内容積・温度・寸法・電源を横並びで比較できます。表を選択すると拡大表示できます。
高温乾燥・熱処理の用途
大型試料や量産品を高温熱風で乾燥・熱処理・硬化する装置です。容量は864L・1152L・2250Lです。使用温度は室温＋10℃から320℃まで、最高温度は350℃として区別します。
制御・安全・内部構成
PID制御、オートチューニング、設定・実測温度の同時表示、水分・熱気排出用ベント孔を備えた構成です。過昇温防止、漏電遮断器、非常停止、表示灯を装備します。高さ調整可能な棚受けとパンチング棚を使用し、ドアには高温用シリカガラスパッキンを採用します。
機種別の電気仕様・外寸
S-HIOV864：ヒーター12kW、外寸W1460×D1374×H1743mm。S-HIOV1152：18kW、W1760×D1372×H2090mm。S-HIOV2250：24kW、W2060×D1605×H2390mm。基準電源は380V三相です。
温度分布と選択構成
仕様表の温度均一性は200℃で±3.0℃、300℃で±4.0℃です。実際の載置条件を確認して適用します。TP3・NEX1000プログラム調節器、GR200記録計、台車、バリデーション、校正の構成はGHTにご相談ください。
機種と使用条件の確認
温度・容量は機種と構成により異なります。最高温度と連続使用温度を区別して確認し、最終仕様はお見積り時にご相談します。
GHTへの製品選定のご相談
試料の寸法・重量・数量、目標温度と保持時間、設置スペースと電源をお知らせください。真空・ガス使用装置では、ポンプ・トラップ・ガス供給条件も確認します。GHTが必要な構成と供給仕様をご案内します。
構成図の原本画像（参考）
原寸画像を開いて拡大すると、構成部品の位置と詳細をご確認いただけます。
