産業用乾燥炉 A型 (S-IOV864A / S-IOV1152A / S-IOV2250A)
上部モーター式の熱風循環乾燥炉です。大型試料や量産品の乾燥・加熱・硬化に対応し、GHTが処理量と設置スペースに合う容量・棚構成をご提案します。
FEATURES & OPTIONS
産業用乾燥炉 A型 仕様・製品案内
機種比較表・日本語仕様PDF・製品構成のご案内

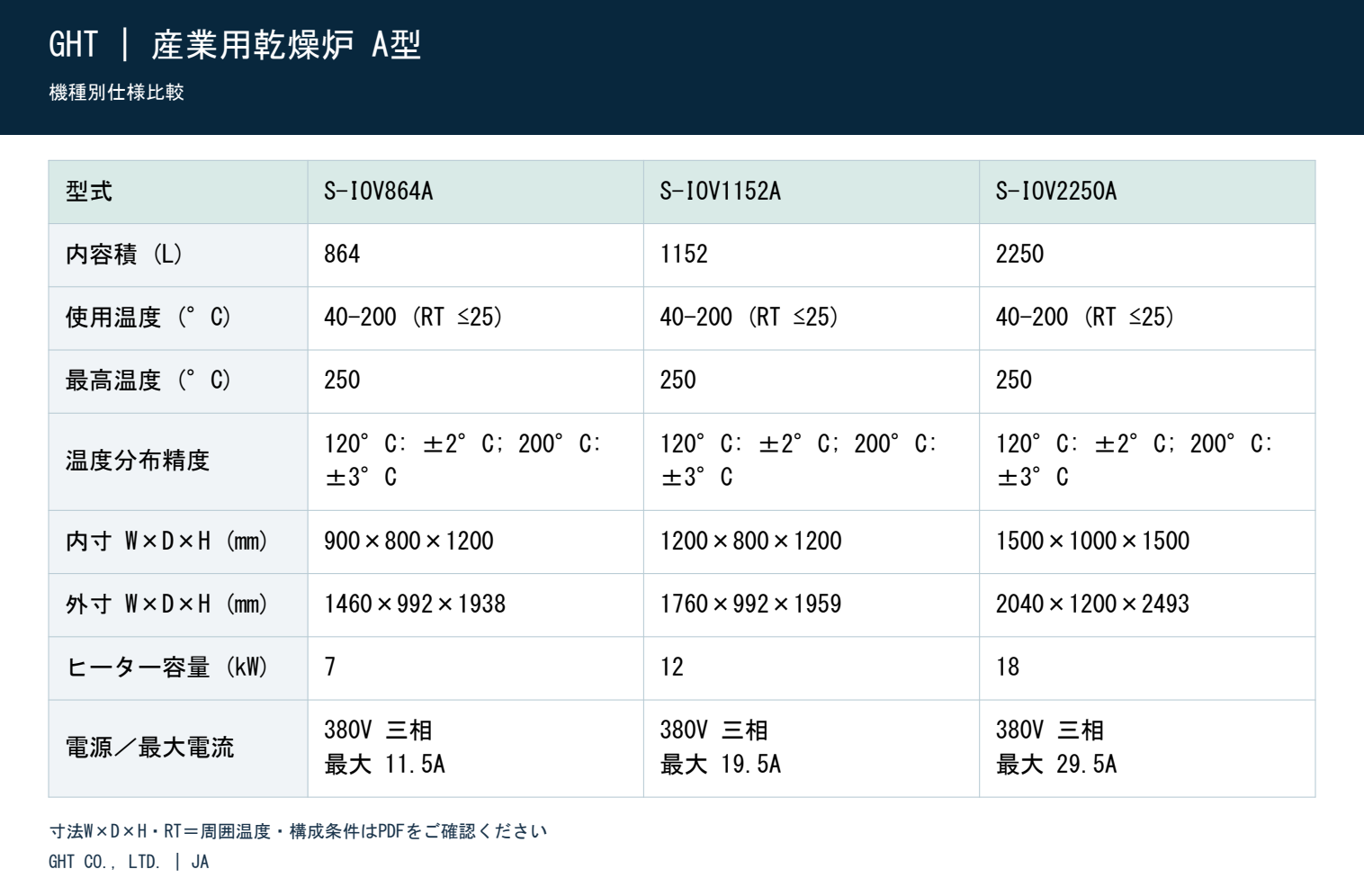

機種別仕様比較
内容積・温度・寸法・電源を横並びで比較できます。表を選択すると拡大表示できます。
用途と加熱方式
強制熱風循環により、大型試料や量産品の乾燥・熱処理・硬化に対応します。モーターを装置上部に配置したA型です。処理量と設置スペースに合わせて864L・1152L・2250Lから選定します。
制御・安全・載置構成
PID温度制御とオートチューニングに対応し、設定温度と実測温度を同時に確認できます。ベント孔は水分と熱気の排出に使用します。ドアリミットスイッチは開扉時にモーター・ファン・ヒーターなどを停止します。過昇温防止、非常停止、表示灯、高さ調整可能な棚受けを備えた構成です。
機種別の電気仕様・外寸
S-IOV864A：ヒーター7kW、外寸W1460×D992×H1938mm。S-IOV1152A：12kW、W1760×D992×H1959mm。S-IOV2250A：18kW、W2040×D1200×H2493mm。基準電源は380V三相です。
温度分布と選択構成
仕様表の温度均一性は120℃で±2.0℃、200℃で±3.0℃です。実際の載置・運転条件も合わせて確認します。TP3・NEX1000プログラム調節器、GR200記録計、炉内・搬送用台車、IQ/OQ/PQバリデーション、校正は必要な範囲をご相談いただけます。
機種と使用条件の確認
温度・容量は機種と構成により異なります。最高温度と連続使用温度を区別して確認し、最終仕様はお見積り時にご相談します。
GHTへの製品選定のご相談
試料の寸法・重量・数量、目標温度と保持時間、設置スペースと電源をお知らせください。真空・ガス使用装置では、ポンプ・トラップ・ガス供給条件も確認します。GHTが必要な構成と供給仕様をご案内します。
構成図の原本画像（参考）
原寸画像を開いて拡大すると、構成部品の位置と詳細をご確認いただけます。
SPECIFICATIONS
機種別テキスト仕様
機種の比較には上部の比較表をご利用ください。以下はテキストで確認できる詳細仕様です。RTは周囲温度、寸法はW×D×Hの順です。
| 容量 | 864 / 1152 / 2250 L | |
|---|---|---|
| 使用温度 | 40–200 °C (室温25 °C以下) | |
| 最高温度 | 250 °C | |
| 内寸 W×D×H | 900×800×1200 / 1200×800×1200 / 1500×1000×1500 mm | |
| 電源 | 380 V, 三相 | |
| S-IOV864A | 使用温度: 40–200°C (RT ≤25°C) · 最高温度: 250°C | 使用温度: 40–200°C (RT ≤25°C) · 最高温度: 250°C · 温度分布精度: 120°C: ±2°C; 200°C: ±3°C · 内容積: 864 L · 内寸 W×D×H: 900×800×1200 mm · 外寸 W×D×H: 1460×992×1938 mm · ヒーター: 7 kW · 電源: 380V 3φ / Max 11.5A 寸法単位 mm、RT＝周囲温度。供給構成と設置電源はGHTにご確認ください。 |
| S-IOV1152A | 使用温度: 40–200°C (RT ≤25°C) · 最高温度: 250°C | 使用温度: 40–200°C (RT ≤25°C) · 最高温度: 250°C · 温度分布精度: 120°C: ±2°C; 200°C: ±3°C · 内容積: 1152 L · 内寸 W×D×H: 1200×800×1200 mm · 外寸 W×D×H: 1760×992×1959 mm · ヒーター: 12 kW · 電源: 380V 3φ / Max 19.5A 寸法単位 mm、RT＝周囲温度。供給構成と設置電源はGHTにご確認ください。 |
| S-IOV2250A | 使用温度: 40–200°C (RT ≤25°C) · 最高温度: 250°C | 使用温度: 40–200°C (RT ≤25°C) · 最高温度: 250°C · 温度分布精度: 120°C: ±2°C; 200°C: ±3°C · 内容積: 2250 L · 内寸 W×D×H: 1500×1000×1500 mm · 外寸 W×D×H: 2040×1200×2493 mm · ヒーター: 18 kW · 電源: 380V 3φ / Max 29.5A 寸法単位 mm、RT＝周囲温度。供給構成と設置電源はGHTにご確認ください。 |
| 構造・制御・構成部品 | 主な構成仕様 | 主な構成仕様 強制対流・デジタルPID制御。温度分布精度は表記の試験温度を基準とし、試料の載置・設置条件により異なります。 |
