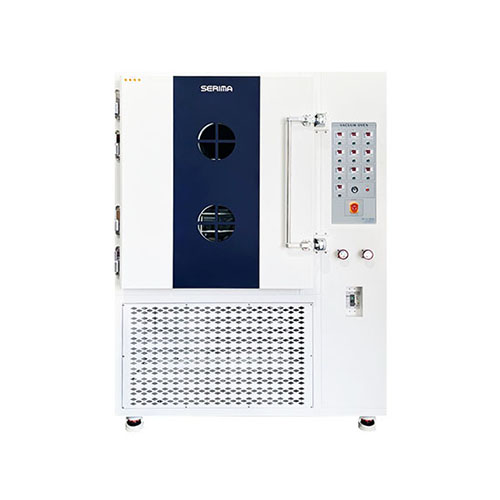

산업용 선반가열식 진공 건조기 (S-IVAC125-AP / S-IVAC400-AP / S-IVAC600-AP)
가열 선반에서 시료로 열을 전달하는 대용량 진공 건조기입니다. GHT가 시료의 적재 방식과 처리량에 맞춰 용량·선반·진공 계통 구성을 제안합니다.
SPECIFICATIONS
모델별 상세 사양
RT는 주위 온도입니다. 치수는 W×D×H 기준입니다. 상세 구성도는 상단 제품 사진에서 선택해 확인하실 수 있습니다. 최종 공급 사양은 GHT와 확인해 주세요.
| 용량 | 125 / 400 / 600 L | |
|---|---|---|
| 운전 온도 | 40–200 °C (실온 25 °C 이하) | |
| 최고 온도 | 200 °C | |
| 내부 크기 W×D×H | 500×500×500 / 710×705×800 / 710×705×1200 mm | |
| 가열 방식 | 가열 선반 | |
| S-IVAC125-AP | 운전 온도: 40–200°C (RT <25°C) · 최고 온도: 200°C | 운전 온도: 40–200°C (RT <25°C) · 최고 온도: 200°C · 용량: 125 L · 내부 W×D×H: 500×500×500 mm · 외부 W×D×H: 1136×762×1458 mm · 전원: 220V 1φ / 220V 3φ / 380V 3φ / 440V 3φ 치수 단위 mm, RT=주위 온도. 공급 구성과 설치 전원은 GHT에 확인해 주세요. |
| S-IVAC400-AP | 운전 온도: 40–200°C (RT <25°C) · 최고 온도: 200°C | 운전 온도: 40–200°C (RT <25°C) · 최고 온도: 200°C · 용량: 400 L · 내부 W×D×H: 710×705×800 mm · 외부 W×D×H: 1355×1061×1823 mm · 전원: 220V 1φ / 220V 3φ / 380V 3φ / 440V 3φ 치수 단위 mm, RT=주위 온도. 공급 구성과 설치 전원은 GHT에 확인해 주세요. |
| S-IVAC600-AP | 운전 온도: 40–200°C (RT <25°C) · 최고 온도: 200°C | 운전 온도: 40–200°C (RT <25°C) · 최고 온도: 200°C · 용량: 600 L · 내부 W×D×H: 710×705×1200 mm · 외부 W×D×H: 1555×1076×1734 mm · 전원: 220V 1φ / 220V 3φ / 380V 3φ / 440V 3φ 치수 단위 mm, RT=주위 온도. 공급 구성과 설치 전원은 GHT에 확인해 주세요. |
| 구조·제어·구성품 | 주요 구성 사양 | 주요 구성 사양 내부 SUS304 산처리, 외부 분체도장 강판. 디지털 PID·SSR 무접점 제어, 타이머 최대 99시간 59분(분·초 선택 가능). 누전차단기·과온 보호. 최종 펌프·트랩·밸브 구성은 공정 조건에 맞춰 확인합니다. 선반: SUS 3T 고정형, 수량 변경 협의. 선반별 히터 500W~2kW로 구성에 따라 선정. |
FEATURES & OPTIONS
산업용 선반가열식 진공 건조기 사양·제품 안내
모델 비교표 · 한국어 사양집 · 제품 구성 안내

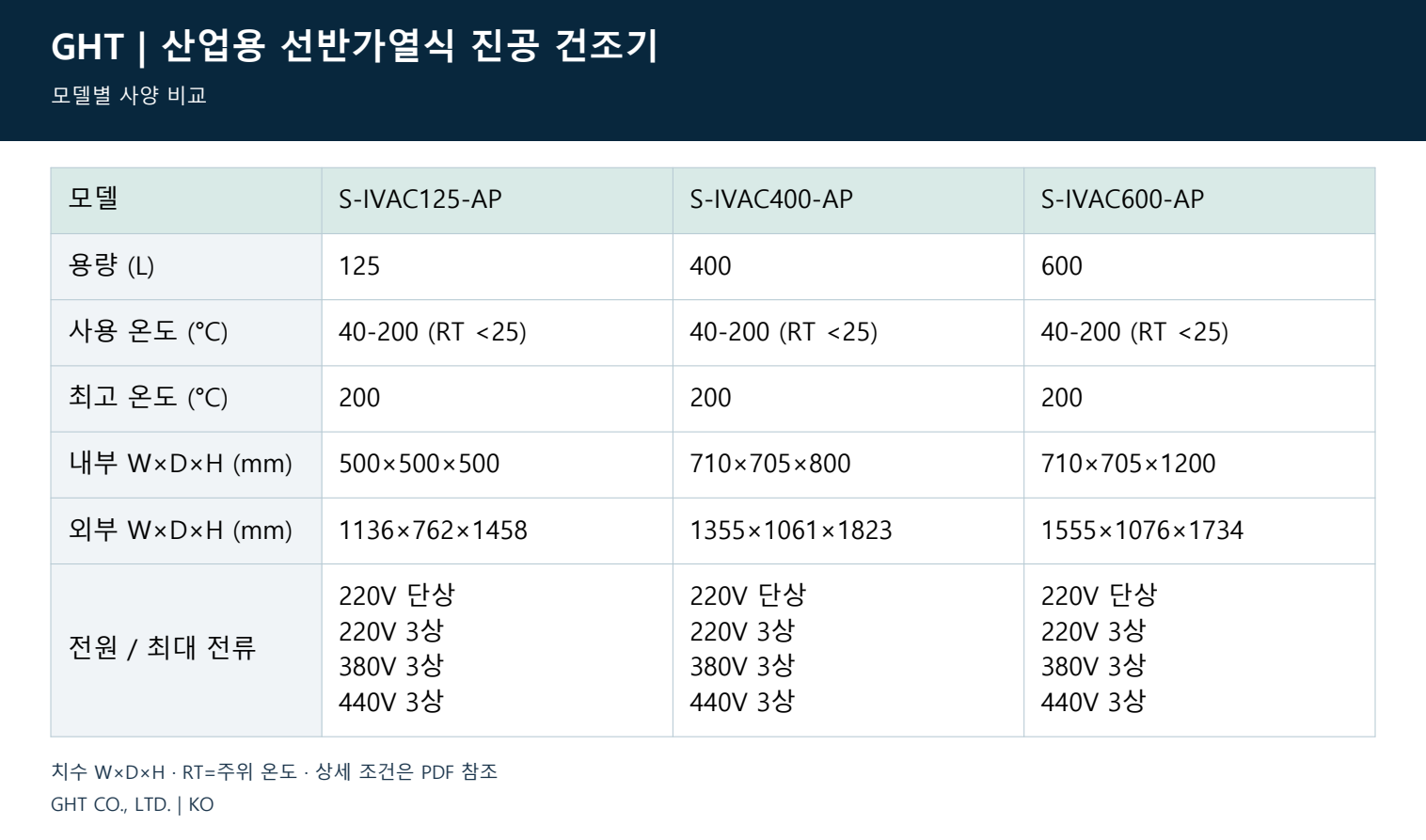

모델별 사양 비교
모델을 가로로 비교해 용량·온도·치수·전원 차이를 확인하세요. 표를 누르면 크게 볼 수 있습니다.
선반가열식 진공 건조
선반 하부 히터에서 시료로 열을 전달하는 직접가열 방식입니다. 진공 상태에서 대류가 제한되는 공정에 맞춰 선반 접촉과 적재 방식을 검토합니다. 125L·400L·600L 용량 중 시료와 처리량에 맞는 모델을 선정합니다.
제어·재질·안전 구성
PID 제어와 오토튜닝을 지원하고, 설정·실제 온도를 확인할 수 있습니다. 내부는 SUS304, 외부는 분체도장 강판이며 SUS 3T 고정형 선반 구성을 사용합니다. 선반 수는 사양 협의가 가능합니다. SSR 히터 제어, 누전차단과 과온 방지장치를 갖춘 구성입니다.
모델별 외형과 전원
S-IVAC125-AP: 외형 W1136×D762×H1458mm. S-IVAC400-AP: W1355×D1061×H1823mm. S-IVAC600-AP: W1555×D1076×H1734mm. 전원은 220V 단상·삼상 또는 380V·440V 삼상 등의 구성을 모델과 설치 조건에 맞춰 확인합니다. 선반당 히터 용량은 500W~2kW 범위로 제시됩니다.
진공 계통과 선택 구성
디지털 진공게이지 KVC2300·KM700, 유량계, 진공펌프와 산업용 콜드트랩을 협의할 수 있습니다. 수분·용매 포집과 펌프 보호를 위해 건조기–콜드트랩–펌프 연결 구성을 검토합니다. 게이지 표시 범위와 실제 운전 진공도는 구분해 확인합니다.
모델과 사용 조건 확인
온도·용량은 모델과 구성에 따라 달라집니다. 최고 온도와 연속 운전 온도를 구분해 확인하며, 최종 사양은 견적 시 협의합니다.
GHT 제품 선정 상담
시료의 크기·중량·수량, 목표 온도와 유지 시간, 설치 공간과 전원을 알려주세요. 진공·가스 사용 장비는 펌프·트랩·가스 공급 조건을 함께 확인합니다. GHT가 필요한 구성과 공급 사양을 안내해 드립니다.

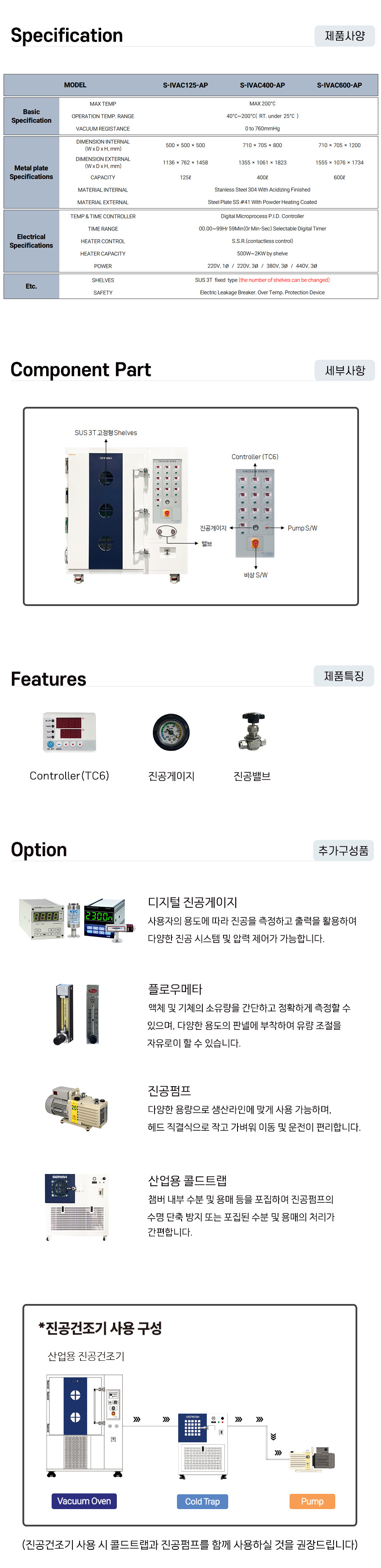

구성도 원본 이미지 (참고)
원본 이미지를 열어 확대하면 구성품 위치와 세부 내용을 확인할 수 있습니다.
