트랩 일체형 산업용 진공 건조기 세트 (S-IVAC400 SET / S-IVAC600 SET)
진공 건조기와 트랩을 일체형으로 구성해 설치 공간을 효율적으로 사용할 수 있는 세트입니다. GHT가 시료와 용매 특성을 확인해 직접·간접 가열 방식과 진공 계통을 협의합니다.
FEATURES & OPTIONS
트랩 일체형 산업용 진공 건조기 세트 사양·제품 안내
모델 비교표 · 한국어 사양집 · 제품 구성 안내

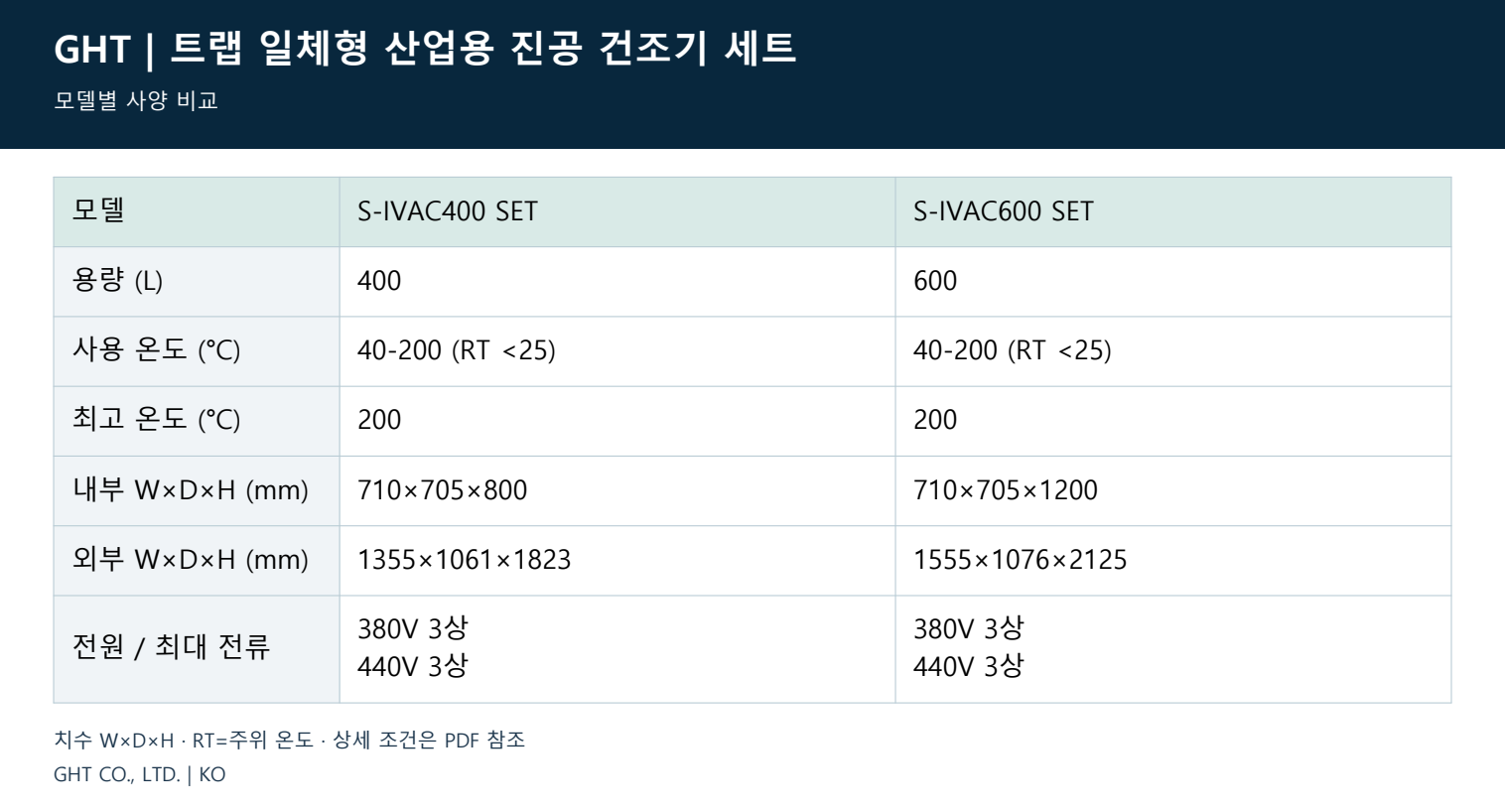

모델별 사양 비교
모델을 가로로 비교해 용량·온도·치수·전원 차이를 확인하세요. 표를 누르면 크게 볼 수 있습니다.
트랩 일체형 진공 건조 시스템
산업용 진공 건조기에 트랩을 내장해 설치 공간을 효율적으로 사용하는 세트입니다. 직접가열·간접가열 방식은 시료와 운전 조건에 맞춰 협의합니다. 트랩의 포집 조건과 펌프 규격은 수분·용매 발생량을 바탕으로 확인합니다.
제어와 주요 구성품
TC6형 PID 제어기와 오토튜닝, 설정·실제 온도 확인 기능을 갖춘 구성입니다. 진공게이지, 진공밸브, 펌프 스위치, 비상정지 스위치와 트랩 온도 표시기를 확인할 수 있습니다. 내부는 SUS304, 외부는 분체도장 강판이며 누전차단·과온 방지장치를 갖춥니다.
모델별 크기와 전원
S-IVAC400 SET: 내부 W710×D705×H800mm, 외형 W1355×D1061×H1823mm. S-IVAC600 SET: 내부 W710×D705×H1200mm, 외형 W1555×D1076×H2125mm. 기준 운전 온도는 40~200℃, 전원은 380V 또는 440V 삼상 구성입니다.
선택 구성과 발주 확인
디지털 진공게이지, 유량계, 진공펌프를 용도에 맞춰 협의할 수 있습니다. 펌프 포함 여부, 트랩 온도·포집 용량, 연결 배관, 전원과 반입 동선은 견적 시 확인합니다. 수분과 용매 종류, 적재량을 알려주시면 GHT가 필요한 구성을 안내합니다.
모델과 사용 조건 확인
온도·용량은 모델과 구성에 따라 달라집니다. 최고 온도와 연속 운전 온도를 구분해 확인하며, 최종 사양은 견적 시 협의합니다.
GHT 제품 선정 상담
시료의 크기·중량·수량, 목표 온도와 유지 시간, 설치 공간과 전원을 알려주세요. 진공·가스 사용 장비는 펌프·트랩·가스 공급 조건을 함께 확인합니다. GHT가 필요한 구성과 공급 사양을 안내해 드립니다.
구성도 원본 이미지 (참고)
원본 이미지를 열어 확대하면 구성품 위치와 세부 내용을 확인할 수 있습니다.
SPECIFICATIONS
모델별 텍스트 사양
모델 간 비교는 위의 비교표를 이용하세요. 아래는 텍스트로 확인하는 세부 사양입니다. RT는 주위 온도, 치수는 W×D×H입니다.
| 용량 | 400 / 600 L | |
|---|---|---|
| 운전 온도 | 40–200 °C (실온 25 °C 이하) | |
| 내부 크기 W×D×H | 710×705×800 / 710×705×1200 mm | |
| 전원 | 380 V / 440 V, 삼상 | |
| 구성 | 콜드트랩 내장 | |
| S-IVAC400 SET | 운전 온도: 40–200°C (RT <25°C) · 최고 온도: 200°C | 운전 온도: 40–200°C (RT <25°C) · 최고 온도: 200°C · 용량: 400 L · 내부 W×D×H: 710×705×800 mm · 외부 W×D×H: 1355×1061×1823 mm · 전원: 380V 3φ / 440V 3φ 치수 단위 mm, RT=주위 온도. 공급 구성과 설치 전원은 GHT에 확인해 주세요. |
| S-IVAC600 SET | 운전 온도: 40–200°C (RT <25°C) · 최고 온도: 200°C | 운전 온도: 40–200°C (RT <25°C) · 최고 온도: 200°C · 용량: 600 L · 내부 W×D×H: 710×705×1200 mm · 외부 W×D×H: 1555×1076×2125 mm · 전원: 380V 3φ / 440V 3φ 치수 단위 mm, RT=주위 온도. 공급 구성과 설치 전원은 GHT에 확인해 주세요. |
| 구조·제어·구성품 | 주요 구성 사양 | 주요 구성 사양 내부 SUS304 산처리, 외부 분체도장 강판. 디지털 PID·SSR 무접점 제어, 타이머 최대 99시간 59분(분·초 선택 가능). 누전차단기·과온 보호. 최종 펌프·트랩·밸브 구성은 공정 조건에 맞춰 확인합니다. |
