産業用棚加熱式真空乾燥器 (S-IVAC125-AP / S-IVAC400-AP / S-IVAC600-AP)
加熱棚から試料に熱を伝える大容量真空乾燥器です。GHTが試料の載せ方と処理量に合わせ、容量・棚・真空系の構成をご提案します。
FEATURES & OPTIONS
産業用棚加熱式真空乾燥器 仕様・製品案内
機種比較表・日本語仕様PDF・製品構成のご案内

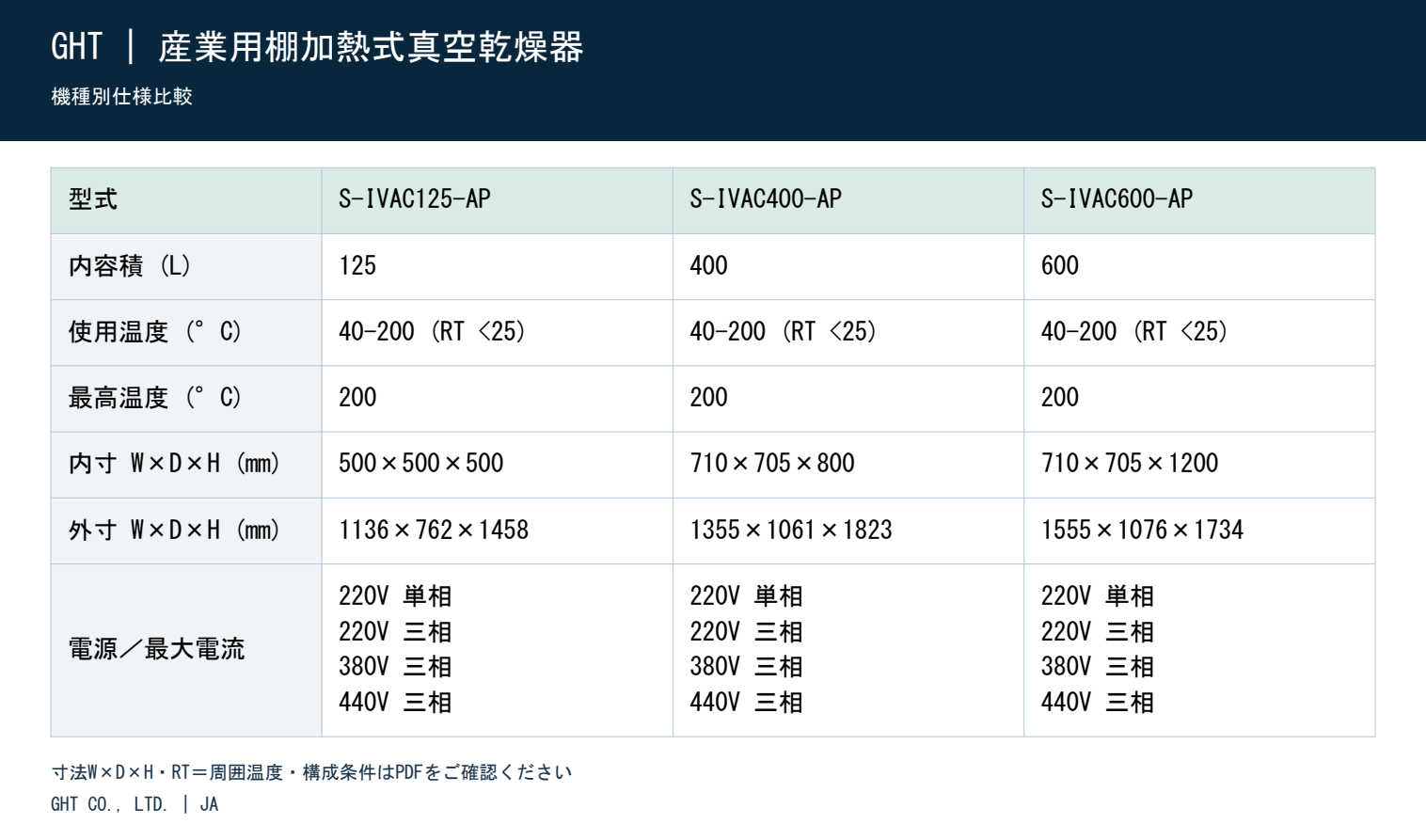

機種別仕様比較
内容積・温度・寸法・電源を横並びで比較できます。表を選択すると拡大表示できます。
棚加熱式の真空乾燥
棚下部のヒーターから試料に熱を伝える直接加熱方式です。真空下で対流が制限される工程に合わせて、棚との接触と載置方法を確認します。試料と処理量に合わせて125L・400L・600Lから選定します。
制御・材質・安全構成
PID制御とオートチューニングに対応し、設定・実測温度を確認できます。内部はSUS304、外装は粉体塗装鋼板、棚はSUS 3T固定式です。棚数は仕様のご相談が可能です。SSRヒーター制御、漏電・過昇温防止を備えた構成です。
機種別の外寸と電源
S-IVAC125-AP：外寸W1136×D762×H1458mm。S-IVAC400-AP：W1355×D1061×H1823mm。S-IVAC600-AP：W1555×D1076×H1734mm。220V単相・三相、380V・440V三相などの構成は機種と設置条件に合わせて確認します。棚当たりのヒーター容量は500W～2kWとして示されています。
真空系と選択構成
KVC2300・KM700デジタル真空計、流量計、真空ポンプ、産業用コールドトラップをご相談いただけます。水分・溶媒の捕集とポンプ保護のため、乾燥器–コールドトラップ–ポンプの接続構成を確認します。真空計の表示範囲と実際の運転圧力は区別して確認します。
機種と使用条件の確認
温度・容量は機種と構成により異なります。最高温度と連続使用温度を区別して確認し、最終仕様はお見積り時にご相談します。
GHTへの製品選定のご相談
試料の寸法・重量・数量、目標温度と保持時間、設置スペースと電源をお知らせください。真空・ガス使用装置では、ポンプ・トラップ・ガス供給条件も確認します。GHTが必要な構成と供給仕様をご案内します。
構成図の原本画像（参考）
原寸画像を開いて拡大すると、構成部品の位置と詳細をご確認いただけます。
SPECIFICATIONS
機種別テキスト仕様
機種の比較には上部の比較表をご利用ください。以下はテキストで確認できる詳細仕様です。RTは周囲温度、寸法はW×D×Hの順です。
| 容量 | 125 / 400 / 600 L | |
|---|---|---|
| 使用温度 | 40–200 °C (室温25 °C以下) | |
| 最高温度 | 200 °C | |
| 内寸 W×D×H | 500×500×500 / 710×705×800 / 710×705×1200 mm | |
| 加熱方式 | 加熱棚 | |
| S-IVAC125-AP | 使用温度: 40–200°C (RT <25°C) · 最高温度: 200°C | 使用温度: 40–200°C (RT <25°C) · 最高温度: 200°C · 内容積: 125 L · 内寸 W×D×H: 500×500×500 mm · 外寸 W×D×H: 1136×762×1458 mm · 電源: 220V 1φ / 220V 3φ / 380V 3φ / 440V 3φ 寸法単位 mm、RT＝周囲温度。供給構成と設置電源はGHTにご確認ください。 |
| S-IVAC400-AP | 使用温度: 40–200°C (RT <25°C) · 最高温度: 200°C | 使用温度: 40–200°C (RT <25°C) · 最高温度: 200°C · 内容積: 400 L · 内寸 W×D×H: 710×705×800 mm · 外寸 W×D×H: 1355×1061×1823 mm · 電源: 220V 1φ / 220V 3φ / 380V 3φ / 440V 3φ 寸法単位 mm、RT＝周囲温度。供給構成と設置電源はGHTにご確認ください。 |
| S-IVAC600-AP | 使用温度: 40–200°C (RT <25°C) · 最高温度: 200°C | 使用温度: 40–200°C (RT <25°C) · 最高温度: 200°C · 内容積: 600 L · 内寸 W×D×H: 710×705×1200 mm · 外寸 W×D×H: 1555×1076×1734 mm · 電源: 220V 1φ / 220V 3φ / 380V 3φ / 440V 3φ 寸法単位 mm、RT＝周囲温度。供給構成と設置電源はGHTにご確認ください。 |
| 構造・制御・構成部品 | 主な構成仕様 | 主な構成仕様 内装SUS304酸処理、外装粉体塗装鋼板。デジタルPID・SSR無接点制御、タイマー最大99時間59分（分・秒単位も選択可能）。漏電遮断器・過昇温保護。ポンプ・トラップ・バルブ構成は工程条件に合わせて確認します。 棚板：SUS 3T固定式、枚数変更はご相談ください。棚別ヒーター500W～2kW、構成に応じて選定します。 |
