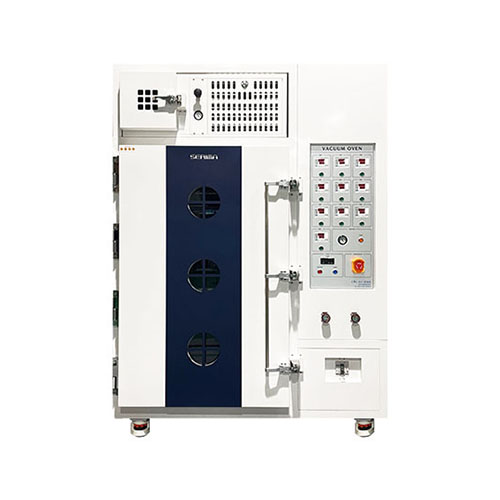

トラップ内蔵産業用真空乾燥器セット (S-IVAC400 SET / S-IVAC600 SET)
真空乾燥器とトラップを一体化し、設置スペースを有効に使えるセットです。GHTが試料と溶媒の特性を確認し、直接・間接加熱方式と真空系をご相談します。
SPECIFICATIONS
機種別の詳細仕様
RTは周囲温度です。寸法はW×D×Hの順です。上部の製品写真を切り替えると仕様・構成図をご覧いただけます。最終的な供給仕様はGHTにご確認ください。
| 容量 | 400 / 600 L | |
|---|---|---|
| 使用温度 | 40–200 °C (室温25 °C以下) | |
| 内寸 W×D×H | 710×705×800 / 710×705×1200 mm | |
| 電源 | 380 V / 440 V, 三相 | |
| 構成 | コールドトラップ内蔵 | |
| S-IVAC400 SET | 使用温度: 40–200°C (RT <25°C) · 最高温度: 200°C | 使用温度: 40–200°C (RT <25°C) · 最高温度: 200°C · 内容積: 400 L · 内寸 W×D×H: 710×705×800 mm · 外寸 W×D×H: 1355×1061×1823 mm · 電源: 380V 3φ / 440V 3φ 寸法単位 mm、RT＝周囲温度。供給構成と設置電源はGHTにご確認ください。 |
| S-IVAC600 SET | 使用温度: 40–200°C (RT <25°C) · 最高温度: 200°C | 使用温度: 40–200°C (RT <25°C) · 最高温度: 200°C · 内容積: 600 L · 内寸 W×D×H: 710×705×1200 mm · 外寸 W×D×H: 1555×1076×2125 mm · 電源: 380V 3φ / 440V 3φ 寸法単位 mm、RT＝周囲温度。供給構成と設置電源はGHTにご確認ください。 |
| 構造・制御・構成部品 | 主な構成仕様 | 主な構成仕様 内装SUS304酸処理、外装粉体塗装鋼板。デジタルPID・SSR無接点制御、タイマー最大99時間59分（分・秒単位も選択可能）。漏電遮断器・過昇温保護。ポンプ・トラップ・バルブ構成は工程条件に合わせて確認します。 |
FEATURES & OPTIONS
製品特長・構成・選択仕様
真空乾燥器とトラップを一体化し、設置スペースを有効に使えるセットです。GHTが試料と溶媒の特性を確認し、直接・間接加熱方式と真空系をご相談します。
トラップ一体型真空乾燥システム
産業用真空乾燥器にトラップを内蔵し、設置スペースを有効に使うセットです。直接・間接加熱方式は試料と運転条件に合わせてご相談します。トラップの捕集条件とポンプ仕様は、水分・溶媒の発生量をもとに確認します。
制御と主要構成部品
TC6型PID調節器、オートチューニング、設定・実測温度の確認機能を備えた構成です。真空計、バルブ、ポンプスイッチ、非常停止、トラップ温度表示器を確認できます。内部はSUS304、外装は粉体塗装鋼板で、漏電・過昇温防止を備えます。
機種別の寸法と電源
S-IVAC400 SET：内寸W710×D705×H800mm、外寸W1355×D1061×H1823mm。S-IVAC600 SET：内寸W710×D705×H1200mm、外寸W1555×D1076×H2125mm。基準使用温度は40～200℃、電源は380Vまたは440V三相です。
選択構成と発注時の確認
デジタル真空計、流量計、真空ポンプを用途に合わせてご相談いただけます。ポンプの付属有無、トラップ温度・捕集容量、配管、電源、搬入経路は見積り時に確認します。水分・溶媒の種類と処理量をお知らせいただければ、GHTが構成をご案内します。
機種と使用条件の確認
温度・容量は機種と構成により異なります。最高温度と連続使用温度を区別して確認し、最終仕様はお見積り時にご相談します。
GHTへの製品選定のご相談
試料の寸法・重量・数量、目標温度と保持時間、設置スペースと電源をお知らせください。真空・ガス使用装置では、ポンプ・トラップ・ガス供給条件も確認します。GHTが必要な構成と供給仕様をご案内します。

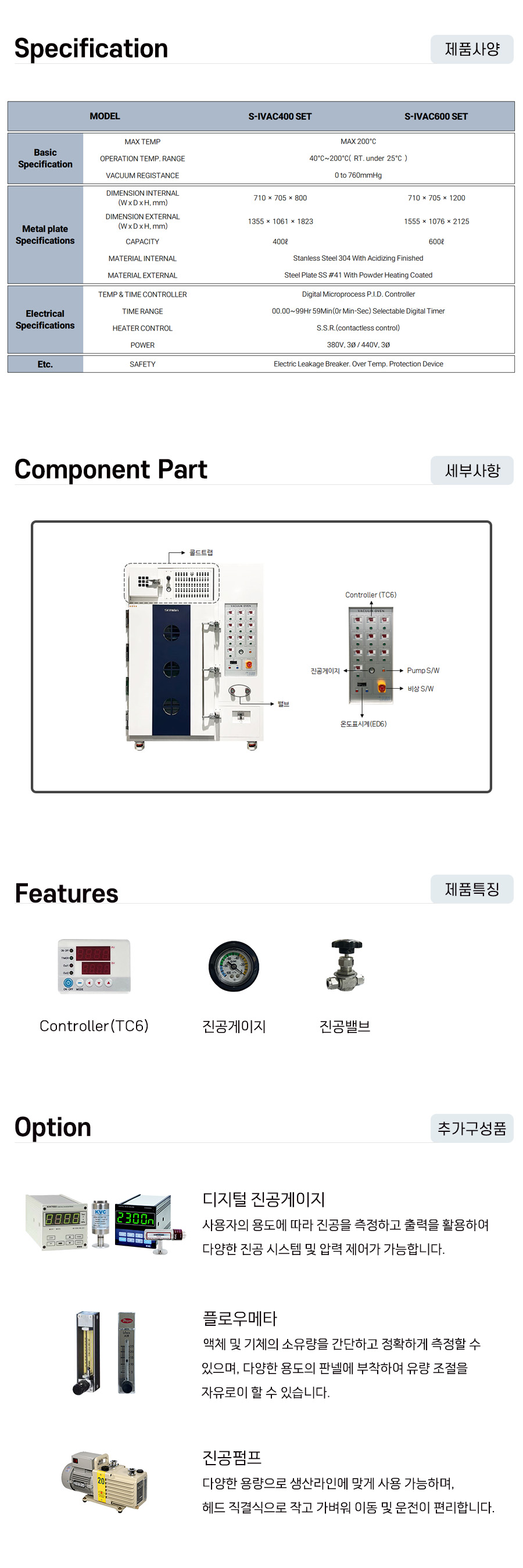

仕様・構成図の原寸表示
原寸画像を開いて拡大すると、構成部品の位置と詳細をご確認いただけます。
