박스형 전기로 (S-MF01 / S-MF02 / S-MF03)
회분 분석과 금속 열처리 등 고온 실험에 사용하는 박스형 전기로입니다. GHT가 시료 크기와 운전 조건을 확인해 챔버 용량과 전원 구성을 안내합니다.
SPECIFICATIONS
모델별 상세 사양
RT는 주위 온도입니다. 치수는 W×D×H 기준입니다. 상세 구성도는 상단 제품 사진에서 선택해 확인하실 수 있습니다. 최종 공급 사양은 GHT와 확인해 주세요.
| 용량 | 3 / 5 / 14 L | |
|---|---|---|
| 주 사용 온도 | 1000 °C (실온 25 °C 이하) | |
| 최고 온도 | 1200 °C | |
| 내부 크기 W×D×H | 130×250×90 / 150×300×100 / 250×350×160 mm | |
| 전원 | 220 V, 단상 | |
| S-MF01 | 운전 온도: 1000°C (RT ≤25°C) · 최고 온도: 1200°C | 운전 온도: 1000°C (RT ≤25°C) · 최고 온도: 1200°C · 용량: 3 L · 내부 W×D×H: 130×250×90 mm · 외부 W×D×H: 416×533×555 mm · 히터: 1.8 kW · 전원: 220V 1φ / Max 8.5A 치수 단위 mm, RT=주위 온도. 공급 구성과 설치 전원은 GHT에 확인해 주세요. |
| S-MF02 | 운전 온도: 1000°C (RT ≤25°C) · 최고 온도: 1200°C | 운전 온도: 1000°C (RT ≤25°C) · 최고 온도: 1200°C · 용량: 5 L · 내부 W×D×H: 150×300×100 mm · 외부 W×D×H: 436×584×565 mm · 히터: 2.8 kW · 전원: 220V 1φ / Max 13A 치수 단위 mm, RT=주위 온도. 공급 구성과 설치 전원은 GHT에 확인해 주세요. |
| S-MF03 | 운전 온도: 1000°C (RT ≤25°C) · 최고 온도: 1200°C | 운전 온도: 1000°C (RT ≤25°C) · 최고 온도: 1200°C · 용량: 14 L · 내부 W×D×H: 250×350×160 mm · 외부 W×D×H: 536×634×625 mm · 히터: 4.9 kW · 전원: 220V 1φ / Max 22.5A 치수 단위 mm, RT=주위 온도. 공급 구성과 설치 전원은 GHT에 확인해 주세요. |
| 구조·제어·구성품 | 주요 구성 사양 | 주요 구성 사양 내부 세라믹 화이버 보드, 외부 분체도장 강판. KANTHAL A-1 몰드 히터. PID·SSR 무접점 제어와 타이머, 누전차단기·과온 보호. 디지털 PID 제어. |
FEATURES & OPTIONS
박스형 전기로 사양·제품 안내
모델 비교표 · 한국어 사양집 · 제품 구성 안내

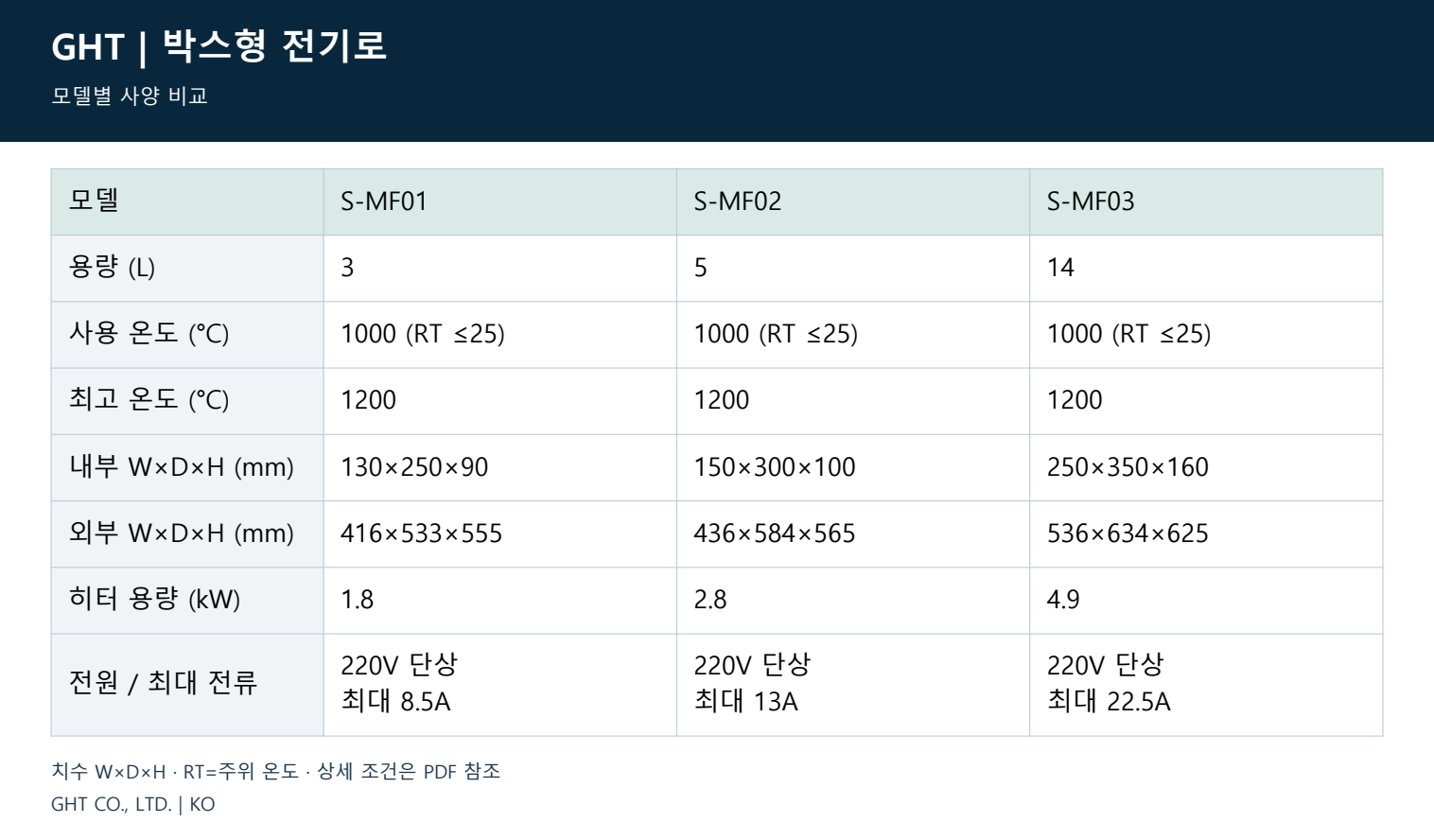

모델별 사양 비교
모델을 가로로 비교해 용량·온도·치수·전원 차이를 확인하세요. 표를 누르면 크게 볼 수 있습니다.
회분 분석과 고온 열처리
시료의 회분 분석과 금속 열처리 등 고온 실험에 사용하는 박스형 전기로입니다. 주 사용 온도 1000℃와 최고 온도 1200℃를 구분해 선정하며, 3L·5L·14L 챔버 중 시료 크기에 맞춰 검토합니다.
발열체·단열·제어 구성
발열체를 몰딩 처리해 외부 접촉에 따른 손상을 줄이는 구조입니다. 내부 단열재는 세라믹 파이버 보드, 외부는 분체도장 강판 구성입니다. PID 제어와 오토튜닝, SSR 히터 제어를 사용하며 누전·과전류 차단과 과온 방지장치를 갖춥니다.
모델별 전기·외형 사양
S-MF01: 3L, 히터 1.8kW, 외형 W416×D533×H555mm. S-MF02: 5L, 2.8kW, W436×D584×H565mm. S-MF03: 14L, 4.9kW, W536×D634×H625mm. 기준 전원은 220V 단상입니다.
제어기와 부속품 선택
기본 TC2 제어기 외에 단계별 온도·시간 설정이 가능한 TP3 프로그램 제어기를 협의할 수 있습니다. 유량계와 캐비닛형·개방형 일체형 테이블 등 부속 구성도 용도에 맞춰 확인합니다. 가스 사용이나 특수 분위기가 필요하면 요구 조건을 먼저 알려주세요.
모델과 사용 조건 확인
온도·용량은 모델과 구성에 따라 달라집니다. 최고 온도와 연속 운전 온도를 구분해 확인하며, 최종 사양은 견적 시 협의합니다.
GHT 제품 선정 상담
시료의 크기·중량·수량, 목표 온도와 유지 시간, 설치 공간과 전원을 알려주세요. 진공·가스 사용 장비는 펌프·트랩·가스 공급 조건을 함께 확인합니다. GHT가 필요한 구성과 공급 사양을 안내해 드립니다.
구성도 원본 이미지 (참고)
원본 이미지를 열어 확대하면 구성품 위치와 세부 내용을 확인할 수 있습니다.
