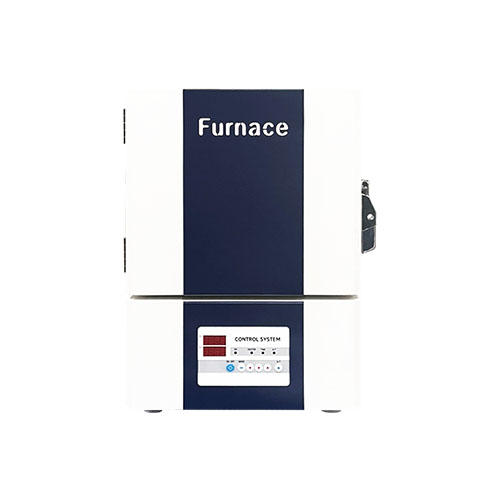

マッフル炉 (S-MF01 / S-MF02 / S-MF03)
灰分分析や金属熱処理などの高温実験に用いるマッフル炉です。GHTが試料寸法と運転条件を確認し、炉内容量と電源構成をご案内します。
SPECIFICATIONS
機種別の詳細仕様
RTは周囲温度です。寸法はW×D×Hの順です。上部の製品写真を切り替えると仕様・構成図をご覧いただけます。最終的な供給仕様はGHTにご確認ください。
| 容量 | 3 / 5 / 14 L | |
|---|---|---|
| 主な使用温度 | 1000 °C (室温25 °C以下) | |
| 最高温度 | 1200 °C | |
| 内寸 W×D×H | 130×250×90 / 150×300×100 / 250×350×160 mm | |
| 電源 | 220 V, 単相 | |
| S-MF01 | 使用温度: 1000°C (RT ≤25°C) · 最高温度: 1200°C | 使用温度: 1000°C (RT ≤25°C) · 最高温度: 1200°C · 内容積: 3 L · 内寸 W×D×H: 130×250×90 mm · 外寸 W×D×H: 416×533×555 mm · ヒーター: 1.8 kW · 電源: 220V 1φ / Max 8.5A 寸法単位 mm、RT＝周囲温度。供給構成と設置電源はGHTにご確認ください。 |
| S-MF02 | 使用温度: 1000°C (RT ≤25°C) · 最高温度: 1200°C | 使用温度: 1000°C (RT ≤25°C) · 最高温度: 1200°C · 内容積: 5 L · 内寸 W×D×H: 150×300×100 mm · 外寸 W×D×H: 436×584×565 mm · ヒーター: 2.8 kW · 電源: 220V 1φ / Max 13A 寸法単位 mm、RT＝周囲温度。供給構成と設置電源はGHTにご確認ください。 |
| S-MF03 | 使用温度: 1000°C (RT ≤25°C) · 最高温度: 1200°C | 使用温度: 1000°C (RT ≤25°C) · 最高温度: 1200°C · 内容積: 14 L · 内寸 W×D×H: 250×350×160 mm · 外寸 W×D×H: 536×634×625 mm · ヒーター: 4.9 kW · 電源: 220V 1φ / Max 22.5A 寸法単位 mm、RT＝周囲温度。供給構成と設置電源はGHTにご確認ください。 |
| 構造・制御・構成部品 | 主な構成仕様 | 主な構成仕様 セラミックファイバーボード断熱、外装粉体塗装鋼板。KANTHAL A-1モールドヒーター。PID・SSR無接点制御、タイマー、漏電遮断器・過昇温保護。デジタルPID制御。 |
FEATURES & OPTIONS
製品特長・構成・選択仕様
灰分分析や金属熱処理などの高温実験に用いるマッフル炉です。GHTが試料寸法と運転条件を確認し、炉内容量と電源構成をご案内します。
灰分分析と高温熱処理
試料の灰分分析や金属熱処理などの高温実験に用いるマッフル炉です。主な使用温度1000℃と最高温度1200℃を区別して選定し、試料寸法に合わせて3L・5L・14Lから検討します。
発熱体・断熱・制御構成
発熱体をモールド処理し、外部接触による損傷を抑える構造です。内部断熱材はセラミックファイバーボード、外装は粉体塗装鋼板です。PID制御、オートチューニング、SSRヒーター制御を使用し、漏電・過電流・過昇温防止を備えます。
機種別の電気仕様・外寸
S-MF01：3L、ヒーター1.8kW、外寸W416×D533×H555mm。S-MF02：5L、2.8kW、W436×D584×H565mm。S-MF03：14L、4.9kW、W536×D634×H625mm。基準電源は220V単相です。
調節器と付属品の選択
標準TC2調節器のほか、段階ごとの温度・時間設定に対応するTP3プログラム調節器をご相談いただけます。流量計、キャビネット型・オープン型架台などの構成も用途に合わせて確認します。ガス使用や特殊雰囲気が必要な場合は、先に要求条件をお知らせください。
機種と使用条件の確認
温度・容量は機種と構成により異なります。最高温度と連続使用温度を区別して確認し、最終仕様はお見積り時にご相談します。
GHTへの製品選定のご相談
試料の寸法・重量・数量、目標温度と保持時間、設置スペースと電源をお知らせください。真空・ガス使用装置では、ポンプ・トラップ・ガス供給条件も確認します。GHTが必要な構成と供給仕様をご案内します。

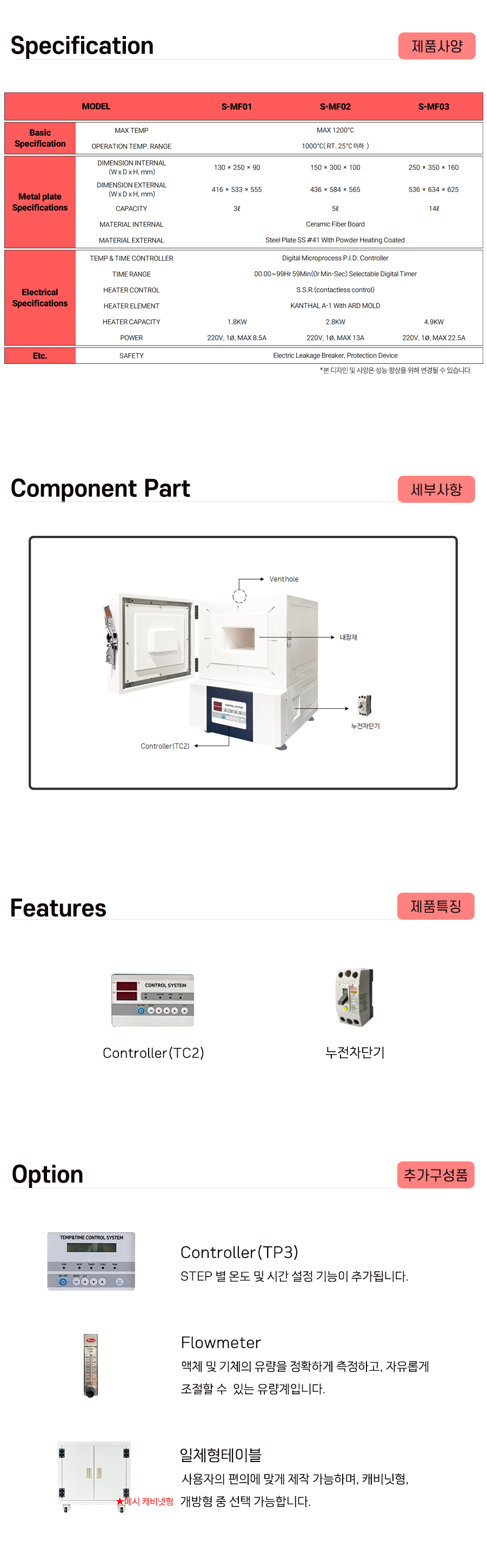

仕様・構成図の原寸表示
原寸画像を開いて拡大すると、構成部品の位置と詳細をご確認いただけます。
