튜브형 전기로 (S-TMF50 / S-TMF80 / S-TMF100 / S-TMF120)
튜브를 사용하는 열처리와 어닐링 공정에 적합한 상하 개폐형 전기로입니다. GHT가 튜브 직경과 가열 조건에 맞춰 장비와 분위기 제어에 필요한 구성을 협의합니다.
FEATURES & OPTIONS
튜브형 전기로 사양·제품 안내
모델 비교표 · 한국어 사양집 · 제품 구성 안내
모델별 사양 비교

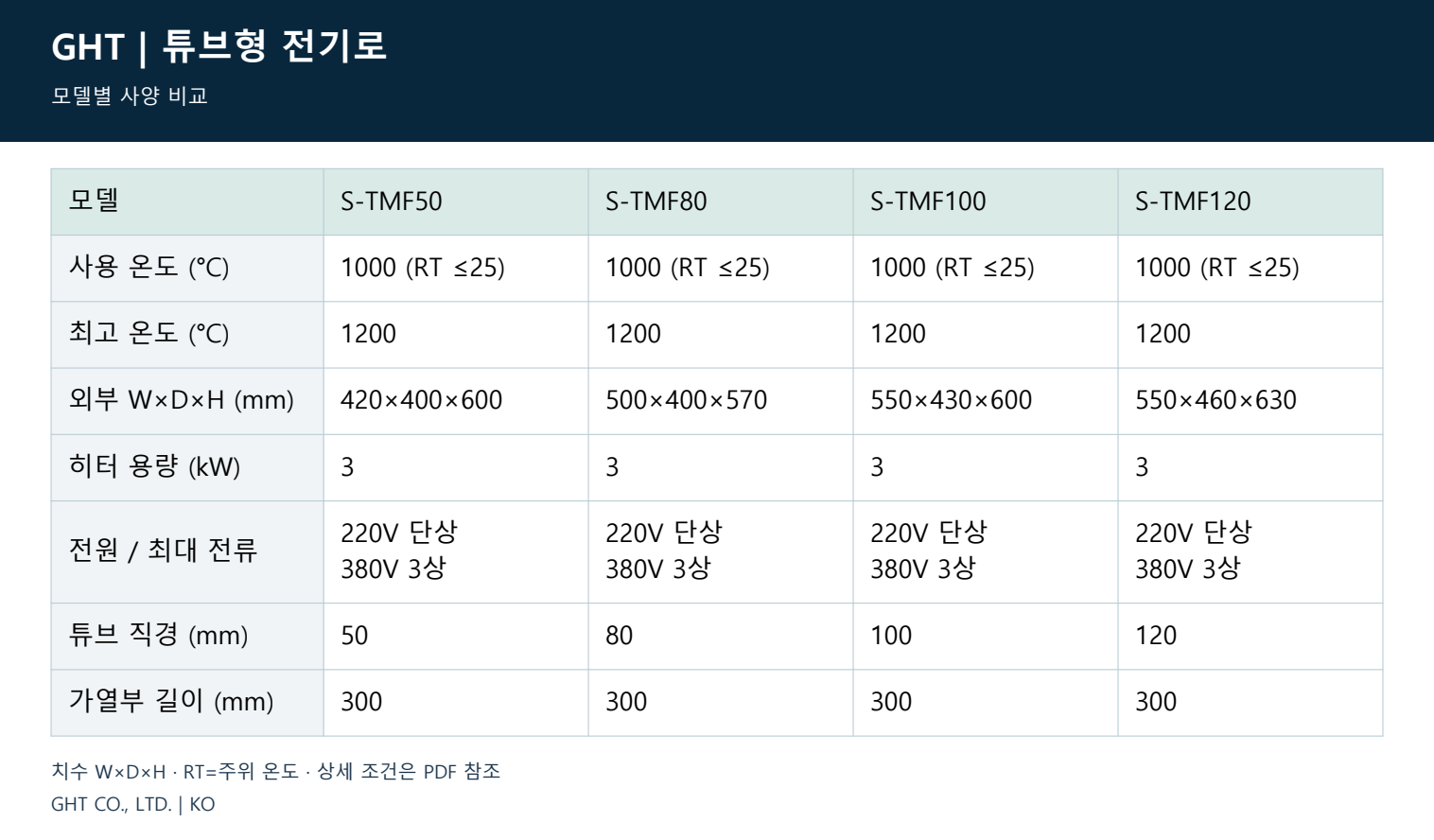

모델을 가로로 비교해 용량·온도·치수·전원 차이를 확인하세요. 표를 누르면 크게 볼 수 있습니다.
튜브 열처리와 분위기 구성
튜브를 삽입해 열처리·어닐링 등에 사용하는 상하 개폐형 전기로입니다. 튜브 설치와 교환이 편리한 구조이며, 가스 공급·배출과 튜브 끝단 구성을 사용 조건에 맞춰 협의합니다. 특정 산소 농도나 진공도는 연결 장치와 운전 조건을 별도로 확인합니다.
프로그램 제어와 안전장치
프로그램 PID 제어기로 단계별 온도·시간을 설정하고 오토튜닝을 사용할 수 있습니다. 내부 단열재는 세라믹 파이버 보드, 외부는 분체도장 강판입니다. 몰딩 처리 발열체, SSR 제어, 누전·과전류 차단과 과온 방지장치를 갖춘 구성입니다.
모델별 튜브 직경과 외형
가열부 길이는 300mm입니다. S-TMF50: 튜브 직경 50mm, 외형 W420×D400×H600mm. S-TMF80: 80mm, W500×D400×H570mm. S-TMF100: 100mm, W550×D430×H600mm. S-TMF120: 120mm, W550×D460×H630mm. 히터 3kW, 전원 220V 단상 또는 380V 삼상 구성을 확인합니다.
사용 온도와 선택 부속품
주 사용 온도는 1000℃, 최고 온도는 1200℃입니다. 석영관, 튜브 끝단 플랜지, 유량계와 일체형 테이블을 용도에 맞춰 협의할 수 있습니다. 석영관은 시료를 넣는 공정관으로, 플랜지는 관 끝단과 가스 연결 구성을 검토하는 부속품으로 구분해 안내합니다.
모델과 사용 조건 확인
온도·용량은 모델과 구성에 따라 달라집니다. 최고 온도와 연속 운전 온도를 구분해 확인하며, 최종 사양은 견적 시 협의합니다.
GHT 제품 선정 상담
시료의 크기·중량·수량, 목표 온도와 유지 시간, 설치 공간과 전원을 알려주세요. 진공·가스 사용 장비는 펌프·트랩·가스 공급 조건을 함께 확인합니다. GHT가 필요한 구성과 공급 사양을 안내해 드립니다.
구성도 원본 이미지 (참고)
원본 이미지를 열어 확대하면 구성품 위치와 세부 내용을 확인할 수 있습니다.
SPECIFICATIONS
모델별 텍스트 사양
모델 간 비교는 위의 비교표를 이용하세요. 아래는 텍스트로 확인하는 세부 사양입니다. RT는 주위 온도, 치수는 W×D×H입니다.
| 적용 튜브 직경 | 50 / 80 / 100 / 120 mm | |
|---|---|---|
| 가열부 길이 | 300 mm | |
| 주 사용 온도 | 1000 °C (실온 25 °C 이하) | |
| 최고 온도 | 1200 °C | |
| 제어 | 프로그램 PID | |
| S-TMF50 | 운전 온도: 1000°C (RT ≤25°C) · 최고 온도: 1200°C | 운전 온도: 1000°C (RT ≤25°C) · 최고 온도: 1200°C · 가열 길이: 300 mm · 외부 W×D×H: 420×400×600 mm · 히터: 3 kW · 전원: 220V 1φ / 380V 3φ · 튜브 직경: 50 mm 치수 단위 mm, RT=주위 온도. 공급 구성과 설치 전원은 GHT에 확인해 주세요. |
| S-TMF80 | 운전 온도: 1000°C (RT ≤25°C) · 최고 온도: 1200°C | 운전 온도: 1000°C (RT ≤25°C) · 최고 온도: 1200°C · 가열 길이: 300 mm · 외부 W×D×H: 500×400×570 mm · 히터: 3 kW · 전원: 220V 1φ / 380V 3φ · 튜브 직경: 80 mm 치수 단위 mm, RT=주위 온도. 공급 구성과 설치 전원은 GHT에 확인해 주세요. |
| S-TMF100 | 운전 온도: 1000°C (RT ≤25°C) · 최고 온도: 1200°C | 운전 온도: 1000°C (RT ≤25°C) · 최고 온도: 1200°C · 가열 길이: 300 mm · 외부 W×D×H: 550×430×600 mm · 히터: 3 kW · 전원: 220V 1φ / 380V 3φ · 튜브 직경: 100 mm 치수 단위 mm, RT=주위 온도. 공급 구성과 설치 전원은 GHT에 확인해 주세요. |
| S-TMF120 | 운전 온도: 1000°C (RT ≤25°C) · 최고 온도: 1200°C | 운전 온도: 1000°C (RT ≤25°C) · 최고 온도: 1200°C · 가열 길이: 300 mm · 외부 W×D×H: 550×460×630 mm · 히터: 3 kW · 전원: 220V 1φ / 380V 3φ · 튜브 직경: 120 mm 치수 단위 mm, RT=주위 온도. 공급 구성과 설치 전원은 GHT에 확인해 주세요. |
| 구조·제어·구성품 | 주요 구성 사양 | 주요 구성 사양 내부 세라믹 화이버 보드, 외부 분체도장 강판. KANTHAL A-1 몰드 히터. PID·SSR 무접점 제어와 타이머, 누전차단기·과온 보호. 프로그램 PID 제어. |
