管状炉 (S-TMF50 / S-TMF80 / S-TMF100 / S-TMF120)

管状炉

管状炉 (S-TMF50 / S-TMF80 / S-TMF100 / S-TMF120)

チューブを用いた熱処理やアニール工程に適した上下開閉型の管状炉です。GHTが管径と加熱条件に合わせ、装置と雰囲気制御に必要な構成をご相談します。

この製品について問い合わせる

SPECIFICATIONS

機種別の詳細仕様

RTは周囲温度です。寸法はW×D×Hの順です。上部の製品写真を切り替えると仕様・構成図をご覧いただけます。最終的な供給仕様はGHTにご確認ください。

適用管径	50 / 80 / 100 / 120 mm
加熱部長さ	300 mm
主な使用温度	1000 °C (室温25 °C以下)
最高温度	1200 °C
制御	プログラムPID
S-TMF50	使用温度: 1000°C (RT ≤25°C) · 最高温度: 1200°C	使用温度: 1000°C (RT ≤25°C) · 最高温度: 1200°C · 加熱長: 300 mm · 外寸 W×D×H: 420×400×600 mm · ヒーター: 3 kW · 電源: 220V 1φ / 380V 3φ · 管径: 50 mm 寸法単位 mm、RT＝周囲温度。供給構成と設置電源はGHTにご確認ください。
S-TMF80	使用温度: 1000°C (RT ≤25°C) · 最高温度: 1200°C	使用温度: 1000°C (RT ≤25°C) · 最高温度: 1200°C · 加熱長: 300 mm · 外寸 W×D×H: 500×400×570 mm · ヒーター: 3 kW · 電源: 220V 1φ / 380V 3φ · 管径: 80 mm 寸法単位 mm、RT＝周囲温度。供給構成と設置電源はGHTにご確認ください。
S-TMF100	使用温度: 1000°C (RT ≤25°C) · 最高温度: 1200°C	使用温度: 1000°C (RT ≤25°C) · 最高温度: 1200°C · 加熱長: 300 mm · 外寸 W×D×H: 550×430×600 mm · ヒーター: 3 kW · 電源: 220V 1φ / 380V 3φ · 管径: 100 mm 寸法単位 mm、RT＝周囲温度。供給構成と設置電源はGHTにご確認ください。
S-TMF120	使用温度: 1000°C (RT ≤25°C) · 最高温度: 1200°C	使用温度: 1000°C (RT ≤25°C) · 最高温度: 1200°C · 加熱長: 300 mm · 外寸 W×D×H: 550×460×630 mm · ヒーター: 3 kW · 電源: 220V 1φ / 380V 3φ · 管径: 120 mm 寸法単位 mm、RT＝周囲温度。供給構成と設置電源はGHTにご確認ください。
構造・制御・構成部品	主な構成仕様	主な構成仕様セラミックファイバーボード断熱、外装粉体塗装鋼板。KANTHAL A-1モールドヒーター。PID・SSR無接点制御、タイマー、漏電遮断器・過昇温保護。プログラムPID制御。

FEATURES & OPTIONS

管状炉仕様・製品案内

機種比較表・日本語仕様PDF・製品構成のご案内

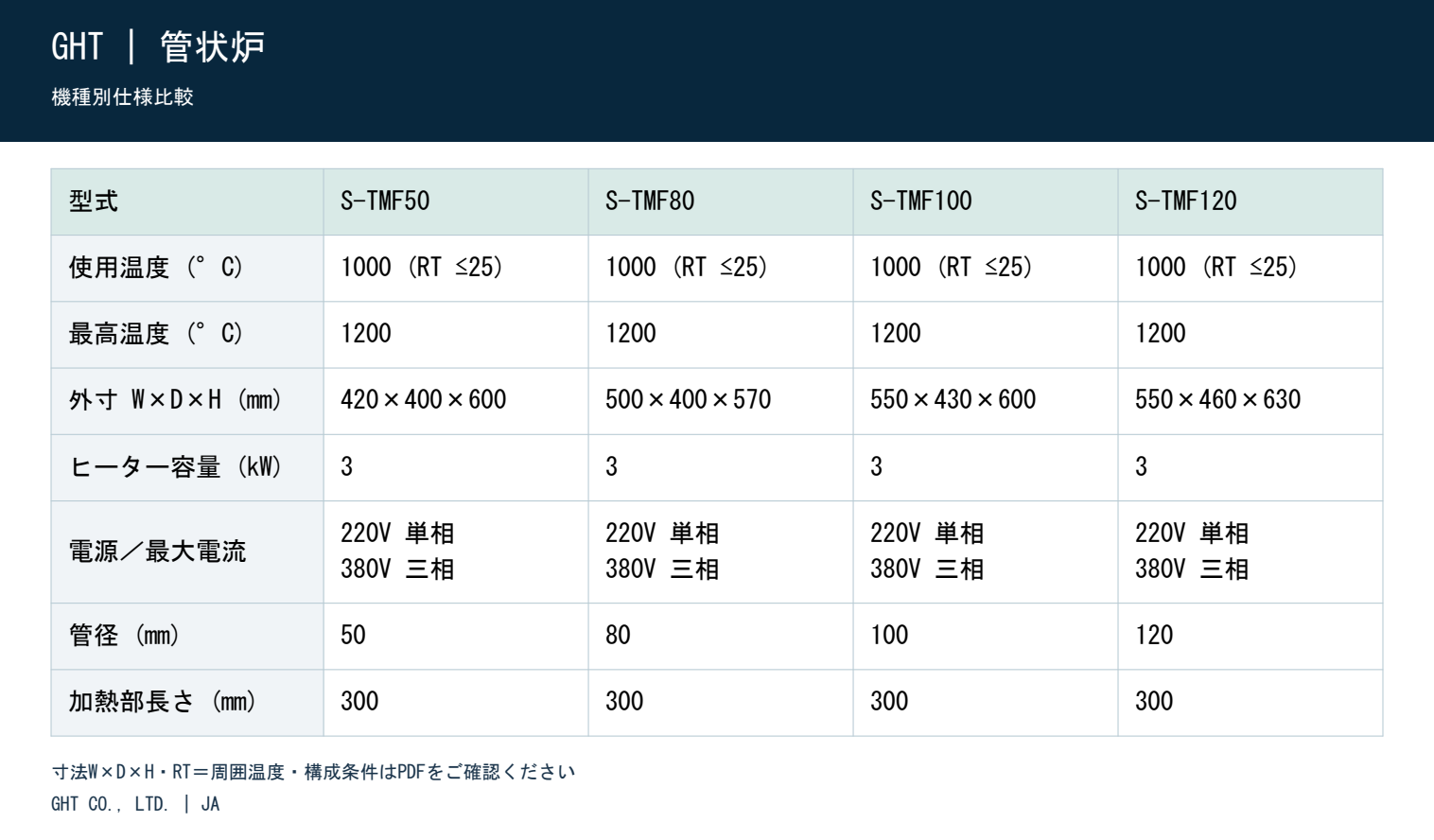

機種別仕様比較

内容積・温度・寸法・電源を横並びで比較できます。表を選択すると拡大表示できます。

日本語の詳細仕様PDFを開く

チューブ熱処理と雰囲気構成

チューブを挿入して熱処理・アニールなどに使用する上下開閉型の管状炉です。管の設置・交換がしやすい構造で、ガス供給・排気と管端の構成を使用条件に合わせてご相談します。特定の酸素濃度や真空度は、接続装置と運転条件を別途確認します。

プログラム制御と安全装置

プログラムPID調節器で段階ごとの温度・時間を設定し、オートチューニングを利用できます。内部断熱材はセラミックファイバーボード、外装は粉体塗装鋼板です。モールド処理発熱体、SSR制御、漏電・過電流・過昇温防止を備えた構成です。

機種別の管径と外寸

加熱部長さは300mmです。S-TMF50：管径50mm、外寸W420×D400×H600mm。S-TMF80：80mm、W500×D400×H570mm。S-TMF100：100mm、W550×D430×H600mm。S-TMF120：120mm、W550×D460×H630mm。ヒーターは3kW、電源は220V単相または380V三相の構成を確認します。

使用温度と選択付属品

主な使用温度は1000℃、最高温度は1200℃です。石英管、管端フランジ、流量計、一体型架台を用途に合わせてご相談いただけます。石英管は試料を入れるプロセス管、フランジは管端とガス接続構成を検討する付属品として区別してご案内します。

機種と使用条件の確認

温度・容量は機種と構成により異なります。最高温度と連続使用温度を区別して確認し、最終仕様はお見積り時にご相談します。

GHTへの製品選定のご相談

試料の寸法・重量・数量、目標温度と保持時間、設置スペースと電源をお知らせください。真空・ガス使用装置では、ポンプ・トラップ・ガス供給条件も確認します。GHTが必要な構成と供給仕様をご案内します。

構成図の原本画像（参考）

原寸画像を開いて拡大すると、構成部品の位置と詳細をご確認いただけます。

S-TMF50 / S-TMF80 / S-TMF100 / S-TMF120 — 仕様・構成図を拡大
