窒素パージ対応真空乾燥器 (S-VAC27-N / HVAC27-N / S-VAC27AP-N)
窒素パージにより酸素との接触を抑え、酸化に敏感な試料の乾燥条件を構成します。GHTが使用温度と試料特性に合わせ、加熱方式・真空ポンプ・ガス供給構成をご相談します。
FEATURES & OPTIONS
窒素パージ対応真空乾燥器 仕様・製品案内
機種比較表・日本語仕様PDF・製品構成のご案内

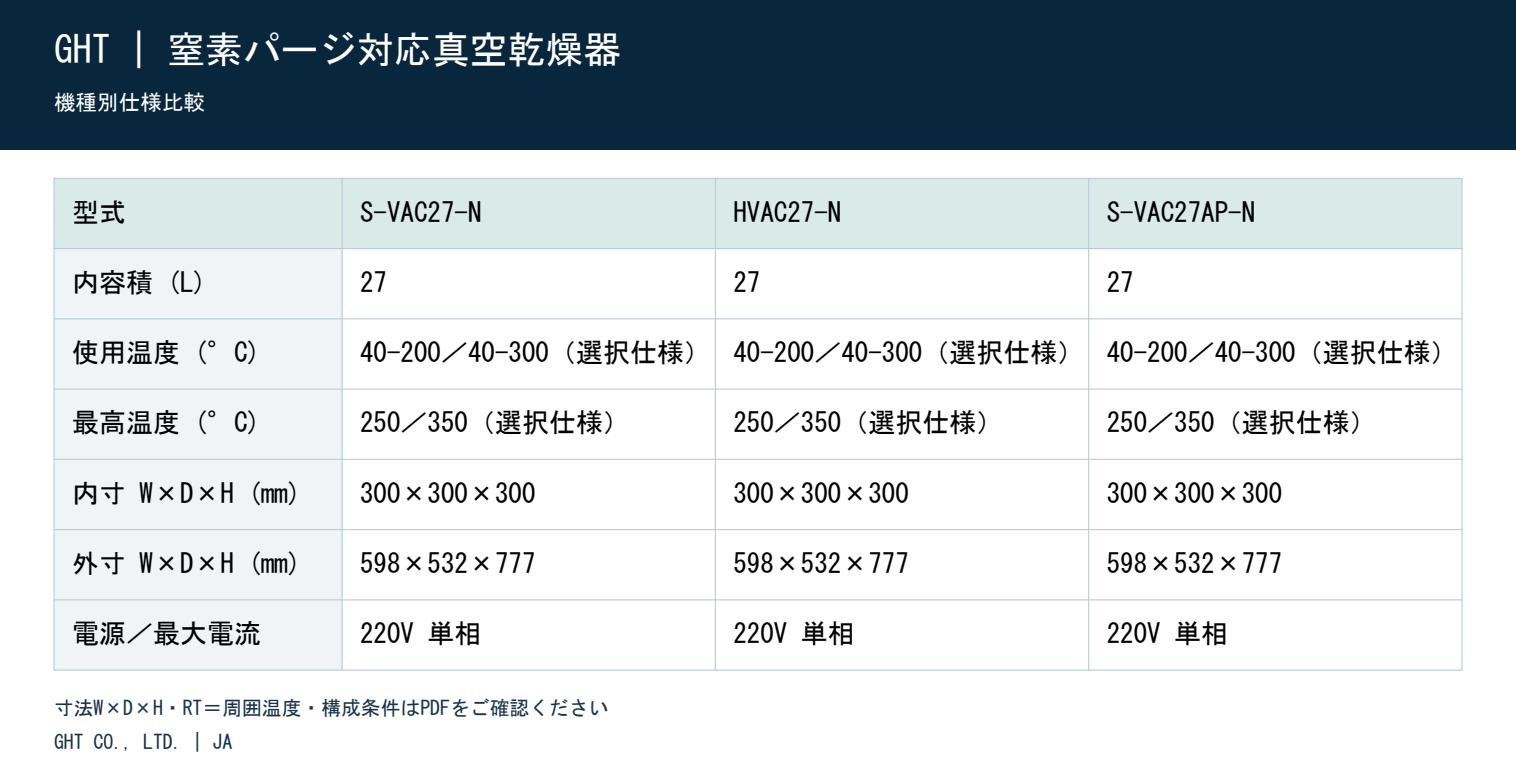

機種別仕様比較
内容積・温度・寸法・電源を横並びで比較できます。表を選択すると拡大表示できます。
窒素パージと加熱方式
窒素を供給して酸素との接触を抑え、酸化に敏感な試料を乾燥する装置です。間接加熱式・高温型・棚加熱式から、使用温度と試料条件に合わせて選定します。窒素の供給だけで酸素濃度や真空度が自動的に保証されるものではないため、目標条件をご相談ください。
制御・真空・ガス構成
PID制御、オートチューニング、設定・実測温度の同時表示に対応します。TC6調節器、流量計、真空計、真空バルブ、ポンプ接続ホースが示された構成です。拡散防止バルブは真空解除時の急な外気流入を抑えます。漏電・過昇温防止装置を備えます。
材質と基準寸法
27L基準の内寸はW300×D300×H300mm、外寸はW598×D532×H777mmです。内部はSUS304、外装は粉体塗装鋼板です。基準電源は220V単相で、使用温度40～200℃または40～300℃は機種により異なります。
選択構成と供給仕様
キャビネット型・ボックス型・オープン型架台、真空ポンプ、コールドトラップを使用条件に合わせてご相談いただけます。窒素供給源、目標圧力・雰囲気、試料から発生する水分・溶媒をお知らせいただければ、GHTが必要部品と接続条件を確認します。
機種と使用条件の確認
温度・容量は機種と構成により異なります。最高温度と連続使用温度を区別して確認し、最終仕様はお見積り時にご相談します。
GHTへの製品選定のご相談
試料の寸法・重量・数量、目標温度と保持時間、設置スペースと電源をお知らせください。真空・ガス使用装置では、ポンプ・トラップ・ガス供給条件も確認します。GHTが必要な構成と供給仕様をご案内します。
構成図の原本画像（参考）
原寸画像を開いて拡大すると、構成部品の位置と詳細をご確認いただけます。
SPECIFICATIONS
機種別テキスト仕様
機種の比較には上部の比較表をご利用ください。以下はテキストで確認できる詳細仕様です。RTは周囲温度、寸法はW×D×Hの順です。
| 基準容量 | 27 L | |
|---|---|---|
| 使用温度 | 40–200 °C / 40–300 °C (機種により異なる) | |
| 内寸 W×D×H | 300×300×300 mm | |
| 電源 | 220 V, 単相 | |
| 選定項目 | 加熱方式 / 真空ポンプ / 窒素供給 | |
| S-VAC27-N | 内容積: 27 L · 内寸 W×D×H: 300×300×300 mm | 内容積: 27 L · 内寸 W×D×H: 300×300×300 mm · 外寸 W×D×H: 598×532×777 mm · 電源: 220V 1φ 寸法単位 mm、RT＝周囲温度。供給構成と設置電源はGHTにご確認ください。 |
| HVAC27-N | 内容積: 27 L · 内寸 W×D×H: 300×300×300 mm | 内容積: 27 L · 内寸 W×D×H: 300×300×300 mm · 外寸 W×D×H: 598×532×777 mm · 電源: 220V 1φ 寸法単位 mm、RT＝周囲温度。供給構成と設置電源はGHTにご確認ください。 |
| S-VAC27AP-N | 内容積: 27 L · 内寸 W×D×H: 300×300×300 mm | 内容積: 27 L · 内寸 W×D×H: 300×300×300 mm · 外寸 W×D×H: 598×532×777 mm · 電源: 220V 1φ 寸法単位 mm、RT＝周囲温度。供給構成と設置電源はGHTにご確認ください。 |
| 構造・制御・構成部品 | 主な構成仕様 | 主な構成仕様 内装SUS304酸処理、外装粉体塗装鋼板。デジタルPID・SSR無接点制御、タイマー最大99時間59分（分・秒単位も選択可能）。漏電遮断器・過昇温保護。ポンプ・トラップ・バルブ構成は工程条件に合わせて確認します。 耐真空表記0～760mmHgは到達絶対圧の保証値ではありません。目標圧力は別途確認します。 最高250／350℃、使用40～200／40～300℃は選択仕様です。機種別の温度構成はGHTにご確認ください。 |
